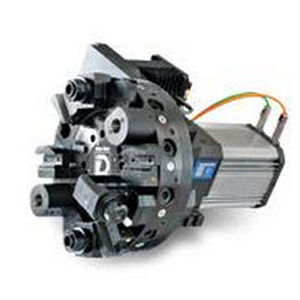

Scheibenwerkzeugrevolver ODT-N Series

Axialelektromechanischmodular

ODT-N * Reihe 50 MODULARE ANGETRIEBENE WERKZEUGVORRICHTUNG FÜR AXIALE SYSTEM DIN 1809 KUPPLUNG MODULARES PRINZIP Die ODT-N-Vorrichtung ist ein Modul, das extern an den DM-, SM- oder BSV-N-Standardrevolvern angebracht werden kann, und zwar in dem Raum zwischen Scheibe und Revolvergehäuse, der normalerweise für die Kühlmittelgruppe verwendet wird. HAUPTMERKMALE Die neue modulare angetriebene Werkzeugvorrichtung der Serie ODT-N/50 wurde unter strikter Anwendung der Value Engineering-Technik entwickelt, wobei die Vorteile der Designähnlichkeit, der reduzierten Anzahl von Komponenten und gemeinsamen Teilen für ein schlankes mechanisches Design genutzt wurden. Das neue Design basiert noch immer auf dem ursprünglichen, patentierten und bekannten Prinzip des "automatischen Einschaltens ohne zusätzliche Vorrichtungen" der vorherigen Serie und bietet ein verbessertes Produkt, das fortschrittliche Technologie und moderne Lösungen für die gestiegenen Anforderungen von CNC-Drehzentren verwendet. - Keine Totzeiten dank: - Automatisches Ein- und Auskuppeln der Zapfenkupplung (1), nur mit der Revolverbewegung, ohne zusätzliche Vorrichtung. - Schnellere Nullpunktpositionierung, direkt vom Motor/Treiber (2) mit hoher Nullgeschwindigkeit gesteuert. - Leistungsstark : Hohe Drehzahlen und übertragbare Drehmomente. - Erweiterte Funktionen : - Standardbereich des Kühlmitteldrucks bis zu 30 bar. - Druckluftfunktion zur Verhinderung externer Kontamination. - Zentralschmiersystem für Schwerlastzyklus und/oder extreme Arbeitsbedingungen. Wichtig: Beim ODT-N/ Serie 50 wird die Nullstellung direkt durch den Servomotor gesteuert, der von der CNC mit einer "Orientierungsfunktion" versehen werden. Die Freigabe des Motortreibers muss immer "ON" sein, wobei die Nullposition beibehalten werden muss, damit der Revolverkopf rotation.
