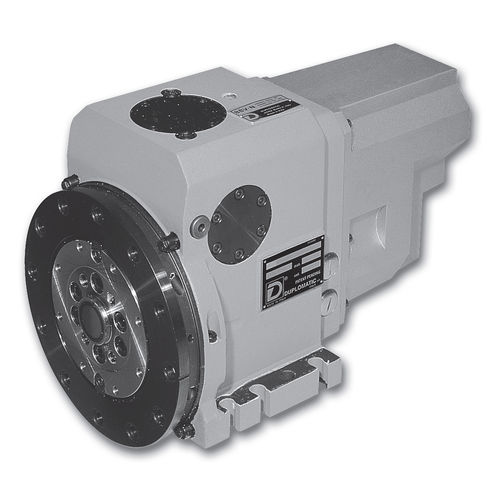

Scheibenwerkzeugrevolver BSV-N

elektromechanischmodular

BSV-N Reihe 25 ELEKTROMECHANISCHE REVOLVERKÖPFE ZYKLUSBESCHREIBUNGEN 1. - Signale Um einen Positionswechsel an den BSV-N-Revolvern zu erreichen, muss die Steuereinrichtung (normalerweise eine N.C.-Einrichtung) die unten genannten Komponenten nach einer genau definierten Reihenfolge steuern (siehe Schaltplan auf Seite 15). - Motor (1) - Bremse (3) - Schaltmagnet (4) Die folgenden Ausgangssignale vom Revolverkopf werden für die Ansteuerung des Positionierungszyklus bereitgestellt: - Winkelposition, die durch den Winkelpositionsgeber (7) gegeben ist - Schalter zur Steuerung der Indexierung (5) - Schalter zur Verriegelung der Steuerung (6). 1. - Beschreibung des Arbeitsablaufs Diese Beschreibung bezieht sich auf den Sequenzzyklus: Der erste Teil gibt die Sequenz für den Übergang von Position 1 zu Position 2 mit Drehung im Uhrzeigersinn an, der zweite Teil gibt die Sequenz für den Übergang von Position 2 zu Position 12 mit Drehung gegen den Uhrzeigersinn an. Wie aus dem Zyklus hervorgeht, sind die Kontrollen in folgender Reihenfolge durchzuführen: - Schalten Sie die Bremse (3) aus und starten Sie die Motordrehung in die gewünschte Richtung. - Wenn, wie im Fall des Diagramms, die nächste Position (Pos. 2) die Stopp-Position ist, wenn das Strobe-Signal einen Nullpegel erreicht hat, soll der Magnet (4) erregt werden. Im Falle eines Durchgangs von Position 2 zu Position 12 warten Sie auf die Lesung, die den Durchgang auf pos. 1 dann, da die nächste die Stopp-Position ist, warten Sie, bis das nächste Strobe-Signal einen Nullpegel erreicht und (nur zu diesem Zeitpunkt) den Magneten (4) erregen. N.B.: Die maximale Verzögerungszeit zwischen dem Ablesen des Stroboskopsignals und der Erregung des Magneten (4) darf die in der Tabelle angegebenen R1-Werte nicht überschreiten.
