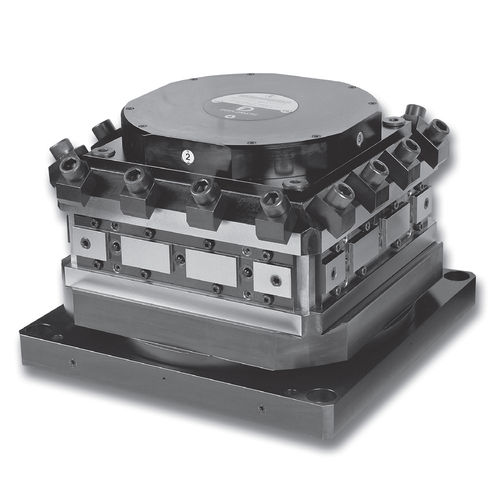

Vertikaler Werkzeugrevolver TRM-S Series

Vertikalachsenhydraulischservogesteuert

TRM-S-Reihe 20 SERVOMOTOR-REVOLVER MIT VERTIKALER ACHSE WERKZEUGHALTER KLEMMEN DIN 69881-1 TRM-S / Reihe 20 KÜHLMITTELKREISLAUF "4" POSITIONEN Jeder Revolver hat zwei Einlässe für das Kühlmittel, R und R1, die auf der Grundplatte angebracht sind. Das Kühlmittel fließt vom Boden zum Revolvergehäuse durch die beiden Ventile V und V1. Auf dem Werkzeugpfosten befinden sich die Kühlmittelaustrittsöffnungen: - Externe Kühlung durch die Austrittslöcher an der Oberseite des Werkzeugträgers R U ; R1 U1. - Innenkühlung direkt auf dem Werkzeughalter durch die Ventile E. Die Funktionsweise des Ventils "E" ist auf den Abb. 3 und 4 skizziert. Abb. 3 ohne Werkzeughalter (geschlossenes Ventil) Abb. 4 mit Werkzeughaltern (offenes Ventil) Durch Änderung der Position der Abfangklappen F1, F2, F3, F4 ist es möglich, den Kühlmittelaustritt zu variieren und folgende Konfigurationen zu erhalten: R E2 R1 E3 R E1 R1 E2 Die Revolverköpfe werden normalerweise mit allen im Inneren eingebauten F*-Ventilen geliefert, d.h. der innere Kühlmittelkreislauf ist geschlossen. "6" POSITIONEN Die Positionsrevolver TRM-S-6 haben nur einen einzigen Einlass für das Kühlmittel (R), der auf der Grundplatte montiert ist. Die Position (R1) ist gesteckt und darf nicht verwendet werden. Das Kühlmittel wird durch das Ventil V1 durch den Boden zum Revolvergehäuse geleitet. Auf dem Werkzeugpfosten befinden sich die Kühlmittelaustrittsöffnungen: - Externe Kühlung durch die Austrittslöcher an der Oberseite des Werkzeugträgers R U. - Innenkühlung direkt auf dem Werkzeughalter durch das Ventil E.
