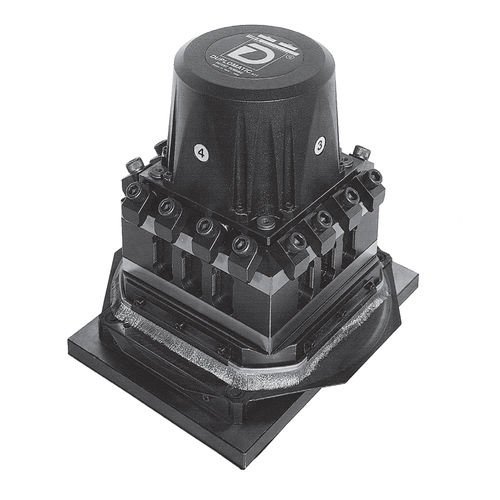

Scheibenwerkzeugrevolver TRM-N Series

Vertikalachsenelektromechanisch

TRM-N Reihe 2* ELEKTROMECHANISCH REVOLVERKÖPFE MIT VERTIKALER ACHSE WERKZEUGHALTER KLEMMEN DIN 69881-1 TRM-N / Reihe 2* INTERNE KINEMATISCHE BEWEGUNG A) Elektromotor (dreiphasig) B) Untersetzungsgetriebe C) Dreh- und Nockenverriegelungsmechanismus D) Indexierungs-Magnetventil E) Indexierungs-Steuerschalter F) Vorgespannte Sperrfedern G) Vordere Kupplung H) Verriegelungskontrollschalter I) Positionierung von Näherungsschaltern L) Werkzeugpfosten M) Kühlmittelventile (optional) TRM-N / Reihe 2* ZYKLUSBESCHREIBUNG 1. - Signale Um einen Positionswechsel auf den TRM-N Revolvern zu erreichen, muss die Steuerungsausrüstung (normalerweise eine N.C.-Ausrüstung) die komponenten, die im Folgenden nach einer genau definierten Reihenfolge erwähnt werden (siehe Schaltplan auf Seite 14). - Motor (1) - Schaltmagnet (3) Folgende Signale vom Revolverkopf werden für die Ansteuerung des Positionierungszyklus bereitgestellt: - Winkelstellung durch den Näherungsschalter (61,62...) - Indexierungs-Steuerschalter (4) - Schalter zur Verriegelungssteuerung (5) 2. - Beschreibung des Arbeitsablaufs Diese Beschreibung, die sich auf das Diagramm auf Seite 15 bezieht, gibt die Reihenfolge an, in der von Position 1 zu Position 4 mit gegen den Uhrzeigersinn rotation. Wie aus dem Zyklus auf Seite 15 hervorgeht, sind die Kontrollen in der folgenden Reihenfolge durchzuführen: a) Start der Motordrehung in Entriegelungsrichtung b) Die sich drehende Revolverscheibe, wenn der Näherungsschalter (6) der Pos.4 das Signal gibt, erregt die Magnetspule (3). N.B.: Zwischen dem Lesesignal und der Erregung der Magnetspule (3) darf die maximale Verzögerungszeit den Wert R1 nicht überschreiten.
