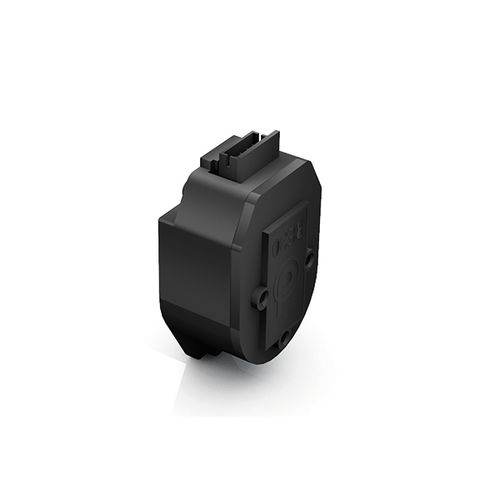

Inkrementaler Drehgeber RE 30 TI

photoelektrischIP30

» Die Inkrementalgeber arbeiten berührungslos und verschleißfrei. » Eine Leuchtdiode, eine metallische Schlitzscheibe und ein Fotodiodenarray bilden eine Lichtschranke. » Eine interne Logik erzeugt aus dem Signal der Fotodioden zwei um 90° verschobene Rechtecksignale, ohne bzw. mit Referenzimpuls. » Bei Kabellängen von mehr als 2,5 m zwischen GEber und Steuerung empfielt sich der EInsatz eines RE..TI, ausgerüstet mit einem zusätzlichen Leistungstreiber. » Die Versorgungsspannung der Inkremetalgeber beträgt standardmäßig 5 VDC. In Sonderausführungen sind auch 24V-Versionen erhältlich. » Zum Schutz vor äußeren Einflüssen empfielt sich die Verwendung einer IP 54-SChutzhaube. » In Kombination mit dem BG 65 sind die Inkremetalgeber auch im IP 65-Profilgehäuse erhältlich. » Die Motoren BG 45 / BG 75 sind mit integriertem magentoresistivem Inkrementalgeber erhältlich (ME integrated). Anzahl Kanäle : 3 Auflösung : 500 Treiber (TI) V : 5 Geber Versorgungsspannung V : 5 Schutzart Anbau DIN EN 60034-5 : IP30
