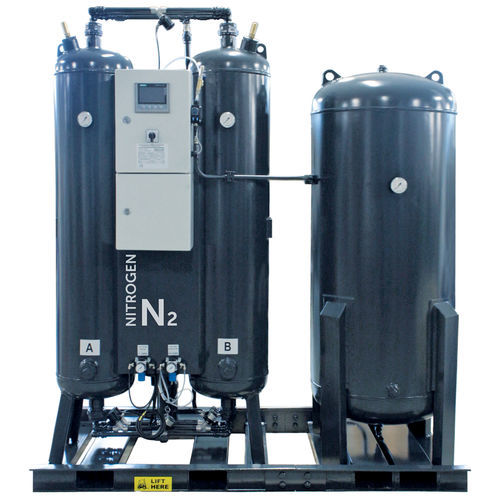

Rein-Stickstoffgenerator DNG series

trockenlaufendProzessPSA

Das Stickstofferzeugungssystem vom Typ Druckwechseladsorption (PSA), das zur Abtrennung und Anreicherung von Stickstoff aus Sauerstoff verwendet wird, nutzt CMS (Kohlenstoffmolekularsieb) als Adsorptionsmittel. Das Kohlenstoffmolekularsieb (CMS) adsorbiert unter einem bestimmten Druck Sauerstoff- und Wasserdampfmoleküle, während es den Stickstoff durchlässt. Der Stickstoffgenerator ist ein Zwei-Bett-Adsorber-System Der Stickstoffgenerator besteht aus zwei mit CMS gefüllten Adsorberbehältern, einer Ventilbaugruppe, Luftfiltern, einem Hauptdruckregler und einem Produktauffangbehälter. Saubere und trockene Luft wird in eines der Adsorberbetten geleitet, wo Sauerstoff und Wasserdampf schneller als Stickstoff in der Porenstruktur des CMS adsorbiert werden, wodurch die Stickstoffreinheit des Produktgasstroms auf den gewünschten Wert (95-99,999 % je nach Kundenwunsch) erhöht wird. Dieses Produkt strömt oben aus dem Adsorberbett, durch das Ventil und in den Produktbehälter mit einem Druck, der etwas unter dem Druck der Speiseluft liegt. Anwendungen - Metallindustrie - Chemische Industrie - Spülung - Kunststoffindustrie - Stickstoffgas in Reifen einfüllen - Produktionsprozess und Lagerung von Lebensmitteln Optional - Taupunktsensor (Abb.3 siehe nächste Seite) Standard - Sauerstoff-Analysator / Stickstoff-Reinheitssensor - Durchflussmesser - Aktivkohleturm - Druckluftfilter (Klasse P) nach dem Aktivkohleturm und nach dem Puffertank - Stickstoffgenerator / Schalldämpfer - Basic Logo oder Crouzet mini PLC für modularen Typ - Siemens HMI Farb-Touchscreen-SPS für Doppeltürme - Puffertank
