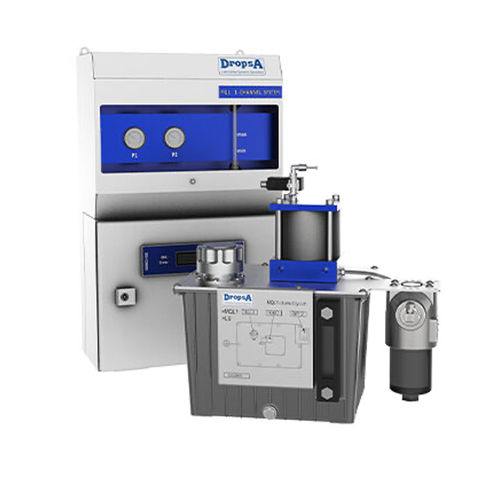

Minimalmengenschmiersystem H1

Luft/Ölfür Bearbeitungszentrumfür Fräsmaschinen

Das H1 ist ein MMS-Schmiersystem, das für CNC-Bearbeitungszentren, Transferstraßen, Fräsmaschinen, u.s.w. empfohlen wird und sowohl für interne als auch für externe Schmierung (durch die Spindel) verwendet werden kann. Diese Schmierlösung wird auch für Einspindel- und Mehrspindelbearbeitung (Werkzeuge mit gleichem ø der Kühlkanäle gleichzeitig in Betrieb - max. 4) verwendet. Das H1-System erzeugt ein Aerosol, das über Zuführungskanäle im Inneren der Spindel direkt in das Werkzeug eingebracht wird. In der Standardausstattung kann der Luftdruck auf bis zu 16 bar erhöht werden, im Automatikbetrieb liefert das System eine maximal mögliche Menge an Öl und Luft. Alternativ können auch Modelle mit automatischem Nachfüllsystem (Option) oder die Hochdruckversion (mehr als 11 bar) gewählt werden. Ausgestattet mit einer integrierten Steuerung sind die Werkzeugparameter über Schnittstellen (Profibus, Ethernet, I/O) selbsteinstellend. Das System besteht aus: - Aerosolsystem (inkl. Steuereinheit) - Nachfülleinheit - Spindelventil (Kugelhahn) - Optionaler Verteil Wesentliche Merkmale: - Maximaler Luftdruck: 11 bar - Viskosität: von 10 bis 60 mm²/s - Anschlüsse: 1-4 - Spannung: 24V DC - Anzahl der Düsen: 15 - Lufteingangsdruck: 4-16 (4-25) bar - Druck der Steuerluft: 3-8bar
