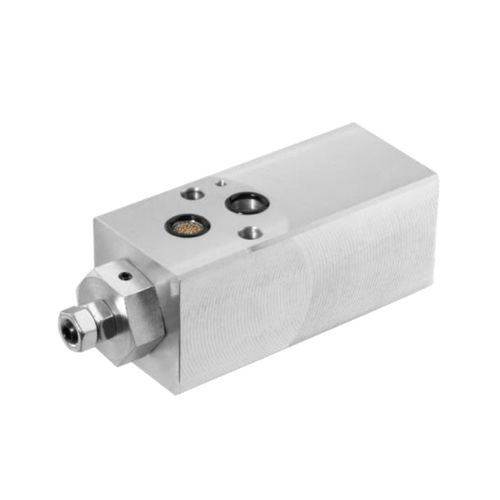

Volumetrischer Durchflussregler SFE

für Ölfür Schmiersystem

Das einstellbare Stromregelventil in Flanschbauweise sorgt für einen lastunabhängigen und gleichmäßigen Volumenstrom, zur Versorgung von hydraulischen Verbrauchern. Die Einstellung erfolgt mittels eines Justierkolbens, welcher den Ölvolumenstrom regelt. Arbeitsweise: Eine im Stromregelventil befindliche feste Messblende bestimmt den Volumenstrom. Ein Steuerkolben sorgt für konstante Druckdifferenz an der Messblende, unabhängig von der Druckdifferenz vom Zufluss P und Abfluss A. Der Volumenstrom ist druck- und weitgehend temperaturunabhängig. Die Funktion ist gewährleistet, wenn die Druckdifferenz von P nach A mindestens 5 bar beträgt und der verfügbare Volumenstrom min. 10 % größer ist, als der bei der Betriebsviskosität des Öles entsprechende Ist-Volumenstrom.
