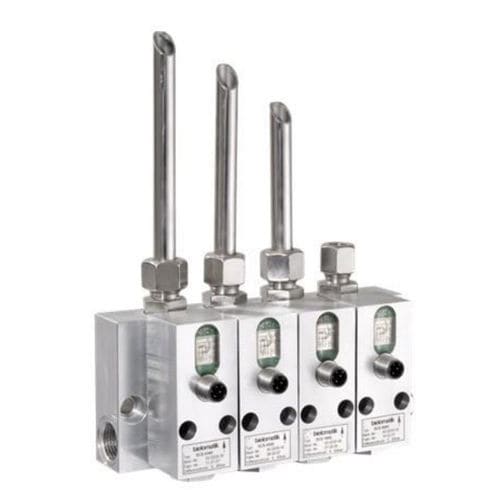

Volumetrischer Durchflussregler SCS

für Ölfür Schmiersystem

Der Durchflussregler SCS ist ein druckunabhängiger und überwachter Volumenstromregler. Er ist von 0,16 l/min bis 6,3 l/min erhältlich. Der Durchflussregler ist auf einer Flanschplatte erhältlich, was eine platzsparende Installation ermöglicht. FUNKTIONSWEISE Eine im Durchflussregler fixierte Messblende bestimmt den Volumenstrom. Ein Steuerkolben sorgt für eine konstante Druckdifferenz an der Messblende , unabhängig von der Druckdifferenz des Zulaufs P und des Ablaufs A. Der Volumenstrom ist weitgehend druck- und temperaturunabhängig. Die Funktion ist gewährleistet, wenn die Druckdifferenz von P nach A min. 5 bar beträgt und der verfügbare Volumenstrom mehr als 10 % über dem jeweiligen Ist-Volumenstrom bei der Betriebsviskosität des Öls liegt. Der integrierte Sensor meldet, wenn der Volumenstrom kleiner ist als max. 20 % des Ist-Volumenstroms. Wenn die grüne LED am Ventil leuchtet, ist der Volumenstrom in Ordnung. Die rote LED meldet keinen oder einen sehr geringen Volumenstrom. Eine Schutzdiode zu Abschaltung von induktiven Lasten ist integriert.
