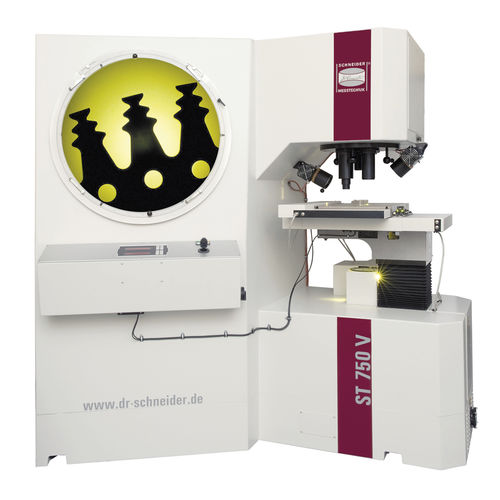

Vertikaler Messprojektor ST V series

mit Aufnahme

Einsatzfelder vertikaler Messprojektoren Die Messprojektoren mit vertikalem Strahlenverlauf haben einen Kreuztisch mit sehr hoher Steifigkeit. Durch eine Spezial-Glasplatte können Tischbeladungen bis zu 20 kg direkt auf der Glasplatte vorgenommen werden. Aufnahmen wie Spitzenbockpaare oder Drehachsen, manuell, motorisch angetrieben oder CNC-gesteuert, können ohne Probleme auf dem Tisch montiert werden. Fixiert in eine steife Grundkonstruktion gewährleisten Optiken, Spiegel und Projektionsschirme aus qualitativ hochwertigen Materialien mit exzellenten optischen Eigenschaften höchste Messgenauigkeiten. Diese Messsicherheit zeichnet die Dr. Heinrich Schneider Messtechnik als zuverlässigen und innovativen Partner im Bereich der Präzisionsmessung aus und sichert Ihnen gleichbleibende Genauigkeiten über die Lebenszykluszeit Ihres Messgerätes. Basisausstattung der Messprojektoren • 600 – 1000 mm Projektionsschirm mit Fadenkreuz, je nach Ausführung · • Schablonenhalterung • Winkelmesser 360° drehbar, Nonius 1’ • 3-fach-Revolver für unterschiedliche Objektive • Messbereich: 300 x 200 mm bis 500 x 200 mm, je nach Ausführung • Tischfläche: 600 x 440 mm bis 800 x 440 mm, je nach Ausführung • Nadellagergeführte X-, Y- und Z-Achse • Maßstäbe mit einer Auflösung von 0,1 µm • Motorisierung aller drei Achsen und Bedienung über Joystick • Durchlicht- und Auflichtbeleuchtung • Fokussierbare Auflichtbeleuchtung • M2-Messsoftware mit im Strahlengang integriertem Kantensensor
