Befüllungsanschluss Quick Fill

pneumatischSchnellfür Gasflasche

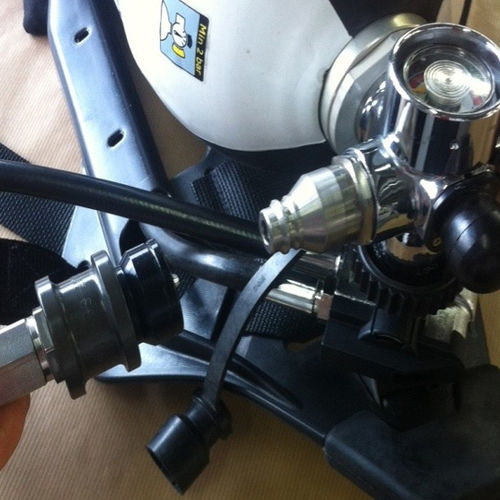

Die "Quick Fill" ist eine Hochdruck-Schnellverbindung für den Einsatz in atembaren Luftumfüllungsanwendungen wie der schnellen Flaschenbefüllung. Der Diablo SCBA kann mit dem Quick Fill System ausgestattet werden. Die "Quick Fill" besteht aus einer am Flaschenventil angeordneten Schnellkupplung, die das An- und Abkuppeln an ein Ausgleichsventil ermöglicht, das mit der Füllquelle über eine hochdruckschlauch. Das Transplantat und das Ventil sind balanciert, so dass das An- und Abkoppeln ohne Kraftaufwand möglich ist. Beide Seiten des Ventils ("männlich" und "weiblich") haben eine Rückschlagvorrichtung, so dass nach dem Trennen keine Luftleckage entsteht. Nach dem Anschluss muss die Luftübertragung mit Einschränkungen erfolgen, um eine mechanische Belastung und Überhitzung zu vermeiden. Aus diesem Grund verfügt das Gerät über eine kalibrierte Bohrung im Inneren des Ventils, um den Durchfluss auf maximal 1500 l/min zu begrenzen (wenn die Druckdifferenz zwischen den beiden angeschlossenen Umgebungen 300 bar beträgt). Eine solche Durchflussmenge ermöglicht die vollständige Befüllung der Flasche von 6,8 l bis 225 bar in etwa einer Minute, was als optimaler Kompromiss zwischen Geschwindigkeit und ohne Risiko gilt.
