Kraftanzeiger EasyView™

ProzessanalogEinbau

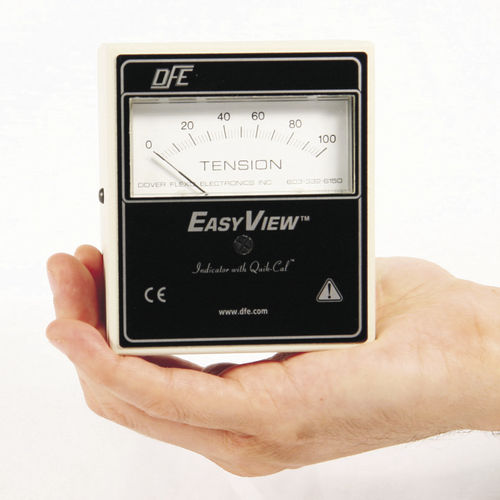

Der EasyView™ Spannungsanzeiger ist ein kleines, universell einsetzbares Gerät zur Messung und Anzeige der Prozessbahnspannung. Unter Verwendung der digitalen Technologie Quik-Cal™ wird das Gerät einfach mit Hilfe von Drucktasten auf Null gesetzt und kalibriert. Modelle Ti25 Zusätzlich zur Verstärkung des Signalausgangs von im Bahnlauf installierten Spannungsaufnehmern und zur Anzeige der tatsächlichen Spannung auf einem 2,5-Zoll-Analogmessgerät versorgt der EasyView Spannungsanzeiger den Spannungsaufnehmer (oder das Aufnehmerpaar) mit Strom und liefert einen zusätzlichen isolierten 0-10Vdc-Signalausgang proportional zur Spannung für einen Antrieb, Regler oder eine SPS. Für die Montage an einer Wand oder an einem Maschinenrahmen ist der EasyView-Spannungsanzeiger in einem kompakten Stahl-Vollgehäuse (E) erhältlich. Als alternative Konfiguration gibt es eine offene, flache Panel-Version (P) zur Montage in einem Ausschnitt eines OEM-Bedienfeldes oder -Schrankes. Elektrische Verbindungen werden an einer geschlossenen Klemmleiste hergestellt, die über eine Leitung durch ein 7/8-Zoll-Loch im Gehäuseboden zugänglich ist. Integrierte elektrische Isolierung, Gehäuse-Optionen, einfache Installation, gute Sichtbarkeit und geringe Kosten machen den EasyView-Indikator zu einer beliebten Wahl für Bahnspannungsüberwachungs- oder -regelungsanwendungen. EasyView wird mit 24Vdc betrieben, die Stromversorgung erfolgt separat. EasyView-Anzeigen sind so konzipiert, dass sie den CE- und UL-Vorschriften entsprechen: EN61010 Anforderungen für Sicherheit, EN61326 Anforderungen für EMI und UL61010 für Sicherheit. MERKMALE - Kleine Einheit - Abmessungen nur 3,5 Zoll x 4 Zoll x 3,5 Zoll - Verwendet die Quick-Cal™ Drucktaste Nullung und Kalibrierung. Dadurch entfallen Potentiometereinstellungen, was die Kalibrierung einfach und schnell macht. - Große 2,5-Zoll-Spannungsanzeige, analog oder digital - Robustes Stahl-Gehäuse
