Inline-Verstärker iAMP2™ series

Signalfür Transducerfür Bandzugfühler

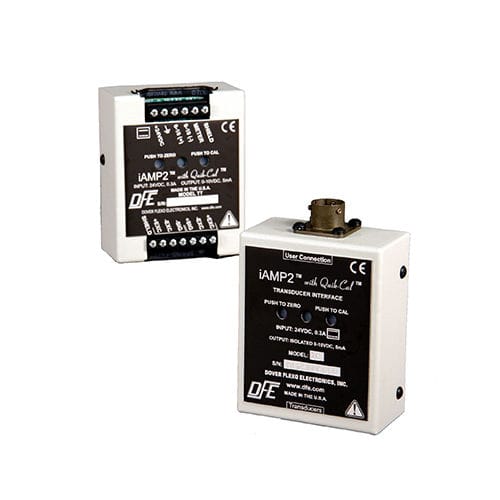

Das iAMP2™ (Modell Ti22) ist ein kompaktes Verstärkermodul, das 'inline' über Kabel mit Standard-Industriesteckverbindern angeschlossen werden kann, oder über Kabel mit fliegenden Leitungen und Steckern an DFE-Spannungsaufnehmer Modell Ti22 die Funktion von iAmp2 besteht darin, die Ausgangssignale von Millivolt-Pegelwandlern in ein 0- bis 10-Volt-Gleichstromsignal proportional zur Spannung und ein 0- bis 1-mA-Signal proportional zur Spannung umzuwandeln. Die Verwendung eines iAMP2™ Moduls ist eine einfache Alternative zur Montage eines größeren, weniger flexiblen elektronischen Geräts - in der Regel eine Messwertaufnehmer-Schnittstellenkarte oder ein komplettes Anzeigepaket - auf einer Presse oder einem Maschinenrahmen zur Spannungsüberwachung. Da er sich leicht verstecken lässt, ist der iAmp ein idealer Spannungsverstärker für OEMs und Systemintegratoren. IAMP2™ wird auf eine von zwei Arten mit dem/den Aufnehmer(n) und mit Ihrer SPS, Ihrem Antrieb oder einem anderen Steuergerät verbunden. Verbindungen von Spannungswandlern zum iAmp2 können direkt über Kabel mit Standard-Industriesteckverbindern an beiden Enden (1C-Konfiguration) oder über Kabel mit fliegenden Leitungen, die in Klemmenleisten am Ein- und Ausgang des iAmp2 geführt werden (TT-Konfiguration), hergestellt werden. Bei der Funktion Quik-Cal™ werden anstelle von Potentiometern für Nullpunkt- und Kalibrierungseinstellungen versenkte Druckknöpfe auf der Moduloberfläche verwendet. Dies spart wertvolle Einrichtungszeit, da keine Spannungsanzeige, kein Schraubendreher und keine zweite Person zur Unterstützung benötigt wird. Die Nullpunkt- und Kalibrierungseinstellungen werden digital gespeichert. SPANNUNGSVERSTÄRKER-FÄHIGKEITEN - 0 - 1 mA-Meter-Ausgang proportional zur Spannung - 0 - 10 VDC Spannungssignal-Ausgang - Quik-Cal&rade; Drucktaste Null und Kalibrierung - Vor Ort nachrüstbar für alle DFE-Wandler - Kleines Paket sichert Anwendungsflexibilität
