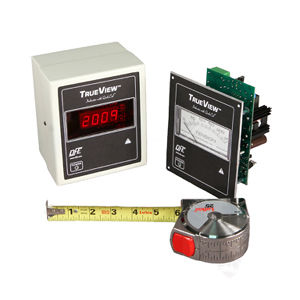

Kraftanzeiger TrueView™ series

Prozessdigitalanalog

Der Spannungsanzeiger TrueView™ mit Quik-Cal™ Druckknopf Null und Kalibrierung ist ein Allzweckgerät für die Messung und Anzeige der Prozessbahnspannung. Modelle Ti23 und Ti24 Zusätzlich zur Verstärkung des Ausgangssignals von im Bahnlauf installierten Spannungsaufnehmern und zur Anzeige der tatsächlichen Spannung auf einem analogen Messgerät, versorgt der TrueView Spannungsanzeiger den Spannungsaufnehmer (oder das Aufnehmerpaar) mit Strom und liefert ein isoliertes 0-10Vdc-Signal (oder optional ein isoliertes 4-20mA-Signal) proportional zur Spannung für einen Antrieb, Regler oder eine SPS. Eine Status-LED leuchtet auf, wenn Spannung angelegt wird. Für die Montage an einer Bahnmaschine oder einem Druckmaschinenrahmen ist der TrueView-Spannungsanzeiger in einem kompakten Vollgehäuse (E) aus Stahl oder in einer offenen Panel Mount (P)-Version für die Montage in einem Ausschnitt eines OEM-Bedienfelds oder -Schranks erhältlich. Externe Anschlüsse erfolgen über eine geschlossene Klemmleistenleiste für Leistungs- und Signalausgänge und über Rundsteckverbinder für Wandlerkabel. CE-Kennzeichnung, integrierte elektrische Isolierung, Gehäuse-Optionen, einfache Installation, Bedienungsfreundlichkeit und geringe Kosten machen den TrueView-Indikator zu einem Wert für Bahnspannungsüberwachungs- oder -regelungsanwendungen. Es stehen zwei verschiedene Leistungsaufnahmen zur Auswahl. Der TrueView Ti23 arbeitet mit 115Vac 60Hz (230Vac 50Hz optional) und der Ti24 mit 24Vdc, die Stromversorgung wird separat geliefert. MERKMALE - 115/230 Vac 50/60 Hz Stromaufnahme (Ti23) oder 24 Vdc (Ti24) - 0 bis 10 Vdc isolierter Ausgang proportional zur Spannung. Integrierte Isolierung von Chassis und Aufnehmermasse. - 0-zu-1mA-Signalausgang für ein Spannungsmessgerät - Quik-Cal™ Drucktaste Nullpunkt und Kalibrierung eliminiert Potentiometereinstellungen, um die Kalibrierung einfach und schnell zu machen.
