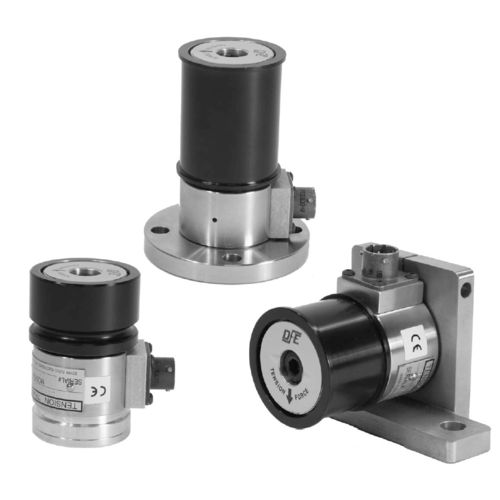

Zugkraft-Kraftaufnehmer RFA series

platzsparendkundenspezifisch

Die RFA Farbband-Fadenwandler sind zur Messung der Spannung in jedem sich bewegenden Farbband, Filament oder sehr schmalen Band ausgelegt. Ideal für Draht, Kunststoff, Gummi, Metall, Glas, Verbundstoff oder andere flexible Substrate. Fähigkeiten von Spannungswandlern - Messen der Spannung eines beliebigen schmalen Bandes oder Fadens - Klein, vielseitig und einfach zu installieren - Spezialräder sind verfügbar - Tragfähigkeiten von 10 - 150 lbs (45 - 665N) mit großem Betriebsbereich Ideal für Draht, Kunststoff, Gummi, Metall, Glas, Verbundstoff oder andere flexible Substrate. Drei Standardrollen erhältlich - eine für Band (Breite angeben), eine für Filament oder das Adaptermodell für kundenspezifische Anforderungen. Drei Montagearten verfügbar: "S" (Standard), "FL" (Flansch) und "PB" (Stehlager). WIE ES ARBEITET Die Spannung wird mit Hochleistungs-Dehnungsmessstreifen gemessen, die auf einem doppelten freitragenden Balken eingebettet und in einer Wheatstone-Vollbrückenkonfiguration verbunden sind. Wenn das Band oder der Faden über eine rotierende Radanordnung läuft, die an das Ende des Wandlers gekoppelt ist, wird der Balken als Reaktion auf die Spannung leicht durchgebogen. Dadurch wird ein Spannungssignal proportional zur Spannung erzeugt. Der RFA-Wandler wird freitragend an einem Maschinenrahmen befestigt und kann zur Anzeige oder automatischen Regelung der Bahnspannung an einen Anzeiger oder Regler angeschlossen werden. Drei Standardräder sind erhältlich: eines für Bänder, eines für Filamente und ein Adapterrad für kundenspezifische Anforderungen. Die drei verfügbaren Befestigungsarten sind Einzelbolzen, Flansch und Stehlager. MERKMALE - Klein genug, um engen Raumanforderungen gerecht zu werden. - Vielseitig und leicht zu installieren. - Radlaufflächenlängen bis maximal 4". - Leistungsstarkes Design und Materialien für eine lange Lebensdauer in jeder Bahn- oder Filamentanwendung.
