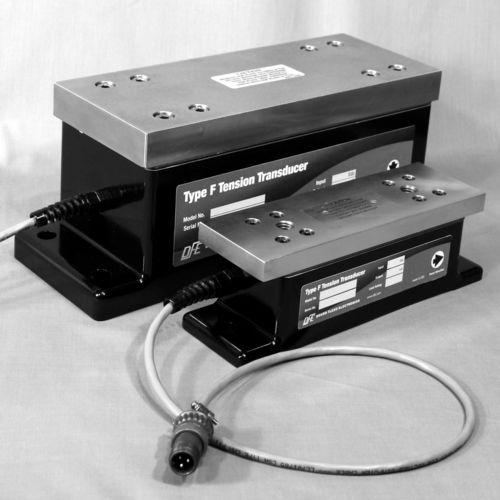

Zugkraft-Kraftaufnehmer F series

für AluminiumstrukturEdelstahlIP65

Modell FH und FV Spannungswandler Der Messwertaufnehmer der Serie F ist ein hochbelastbarer, flacher Messwertaufnehmer zur genauen Messung der Bahnspannung in Maschinen mit angetriebenen Tragrollen. Ein F-Wandler ist unter dem Stehlager an jedem Ende der Walzenwelle montiert. Der für den Einsatz in anspruchsvollen Spannungsmessumgebungen konzipierte F-Aufnehmermantel hat eine einteilige Aluminiumbasis mit einer abnehmbaren Deckplatte aus Edelstahl. Eine Gummidichtung zwischen der Basis und der Deckplatte verhindert das Eindringen von Wasser oder andere Verunreinigungen. Der elektrische Anschluss des Aufnehmers befindet sich am Ende eines kurzen Kabels für einen einfacheren Zugang während der Installation. Die Messwertaufnehmer der Serie F ersetzen die früheren UPB-Spannungsaufnehmer. Der F-Wandler ist in einer V-Konfiguration (vertikal) erhältlich und kann verwendet werden, wenn die angewandte Kraft ungefähr senkrecht zur oberen Platte des Wandlers verläuft. Er ist auch in einer H-Konfiguration (horizontal) erhältlich, die verwendet wird, wenn die angewandte Kraft mehr parallel zur oberen Platte des Aufnehmers ausgerichtet ist. Der F-Aufnehmer wird mit einem Bolzen (Größe 2) oder zwei Bolzen (Größe 3) an jedem Ende an einer stabilen Maschinenrahmenfläche befestigt. Der F-Wandler ist in zwei Größen erhältlich. Die Tragzahlen reichen bis 1200 lbs. in der Größe 2 und 5000 lbs. in der Größe 3. MERKMALE: - Korrosionsbeständige Konstruktion aus rostfreiem Stahl und Aluminium. - Angeschlossenes Kabel mit Amphenol-Stecker. - Gebundenes Sicherheitsmerkmal der oberen Platte verhindert die Trennung vom Wandler im unwahrscheinlichen Fall eines Strahlbruchs. - Robuster Überlastschutz. Lastanschläge begrenzen die Strahlablenkung auf 125 % der Nennleistung. - Ausgelegt zur Erfüllung der CE-Kennzeichnungsanforderungen für Mess- und Steuergeräte: EN61326 für EMI.
