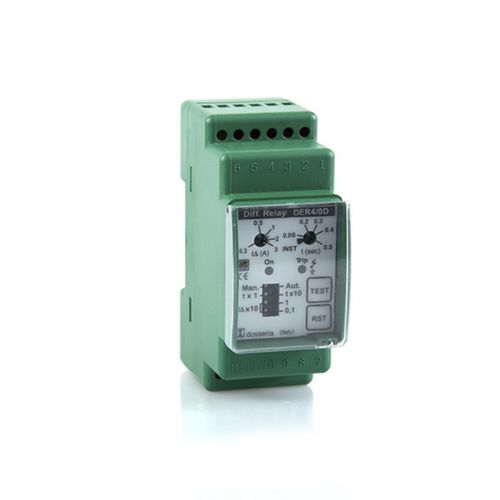

Fehlerstromschutzrelais DER4/0D1NO/NFdreiphasigAC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Kontrollwert / Messwert
- Fehlerstrom
- Kontaktkonfiguration
- 1NO/NF
- Netzwerk
- dreiphasig, AC, einphasig
- Anwendung
- für Elektromotor, für Generator, Notausschalter, für Beschicker, für Transformator, für Freileitung, für Kondensator, zur Bedienung von Wiedereinschaltgeräten, für Pumpen mit 3-Phasen-Motor, für Gabelstapler, für Pumpen, für Schaltanlage, Netz- und Anlagenschutz, für Ladestationen für Elektrofahrzeuge
- Installierung
- für DIN-Schiene
- Rücksetzung
- mit automatischer Rückstellung, mit manueller Rücksetzung
- Norm
- IEC
- Weitere Eigenschaften
- programmierbar, konfigurierbar, Differential, einstellbar, kompakt, modular, elektronisch, mit integriertem Transformator, smart
- Auslösestrom
Min: 0,03 A
Max: 30 A
- Auslösespannung
Min: 48 V
Max: 400 V
Beschreibung
Die Fehlerstromrelais der Reihe DER4 Dossena können in Niederspannungsnetzen mit Wechselstrom vom Typ TT und TN verwendet werden.
Sie ermöglichen einen angemessenen Selektivitäts- und Fehlerstromschutz dank der weiten Regulierung der Ableitstromschwelle (bis 30 A) und der Auslöseverzögerungsschwelle (bis 5 s).
Die DER4 Dossena entsprechen perfekt den strengen geltenden Vorschriften (CEI EN 60947-2019) und erfüllen somit ein doppeltes Bedürfnis: die Sicherheit des Systems und die Kontinuität des Dienstes.
Technische Eigenschaften:
- Type A
- Einhaltung der Produktnorm CEI-EN 60947-2:2019
- Stromversorgung 115/230/400Vac oder 24÷60Vdc
- Schwellwerteinstellung des Nenn-Differenzauslösestroms I∆n von 0,03÷30A
- Auslöseverzögerungseinstellung einstellbar von unverzögert bis 5s.
- Messung des Differenzstroms in TRMS
- 1 Eingriffsschwelle (Trip)
- Ausgang 1 NO-C-NC Wechselkontakte (NO 250Vac 5A P.F.1 / 30Vdc 5A - NC 250Vac 3A P.F.1 / 30Vdc 3A)
- Diagnose zum Anschluss und Betrieb der Ausschaltspule
- Diagnose der Anschlüsse, Kontinuität der Wicklungen des Ringwandlers
- Interne Selbstdiagnose, Übertemperaturkontrolle des Prozessors und korrekte Funktion der elektronischen Schaltung
Kataloge
EARTH LEAKAGE RELAY DER4
16 Seiten
Weitere Produkte von DOSSENA
Erddifferential-Nullsystem-Maximalstromrelais vom Typ A
