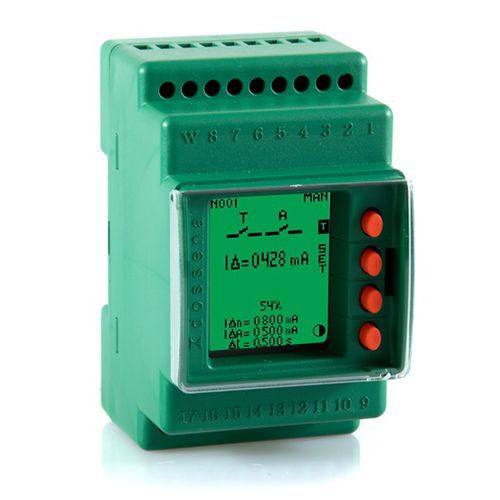

Differentialschutzrelais DER4F/2D

FehlerstromStrom2NO/NF

DER4F/2D - 2 Schwellen - 3 Din-Module Die Fehlerstromrelais der Reihe DER3F Dossena können in Niederspannungsnetzen mit Wechselstrom vom Typ TT und TN verwendet werden. Sie ermöglichen einen angemessenen Selektivitäts- und Fehlerstromschutz dank der weiten Regulierung der Ableitstromschwelle (bis 30 A) und der Auslöseverzögerungsschwelle (bis 30 Sekunden). Die DER4F Dossena entsprechen perfekt den strengen geltenden Vorschriften (CEI EN 60947-2:2019) und erfüllen somit ein doppeltes Bedürfnis: die Sicherheit des Systems und die Kontinuität des Dienstes. Dossena bietet ein komplettes Sortiment an Differentialrelais mit vielen Funktionen. Technische Eigenschaften: - Typ F - Einhaltung der Produktnorm CEI-EN 60947-2 - Stromversorgung 48÷400Vac oder 24÷230Vdc - Schwellwerteinstellung des Nenn-Differenzauslösestroms I∆n von 0,03÷30A - Auslöseverzögerungseinstellung einstellbar von unverzögert bis 30s. - Messung und Anzeige des Differenzstroms in TRMS - Visualisierung mit mehrfarbigem Grafikdisplay (Grün=Wachsamkeit, Blau=Programmierung, Rot=Alarm/Auslösung) - 1 Eingriffsschwelle (Trip) + 1 Alarmschwelle (ALARM) - Ausgang 2 Wechselkontakte NO-C-NC (NA 250Vac 5A P.F.1 / 30Vdc 5A - NC 250Vac 3A P.F.1 / 30Vdc 3A) - Diagnose zum Anschluss und Betrieb der Ausschaltspule - Diagnose der Anschlüsse, Kontinuität der Wicklungen des Ringwandlers - Interne Selbstdiagnose, Übertemperaturkontrolle des Prozessors und korrekte Funktion der elektronischen Schaltung -- Option: Serieller Ausgang RS485 Modbus Standard RTU (nur Version mit Code 9DER4F/2DRS485 und Code 9DER4F/2DCCRS485)
