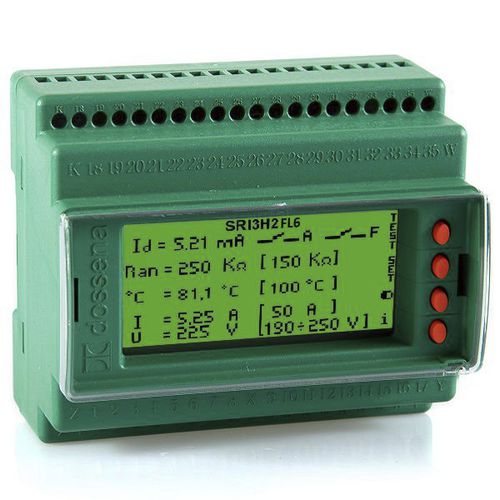

Isolationsüberwachungsgerät für medizinische Anwendungen SRI3/H2FL6

für AC-Netzfür Dreiphasensystemfür Niederspannungsnetz

SRI3/H2FL6 – Fehlerorter 6 Starts – 6 DIN-Module Ran: 50 KΩ ÷ 1 MΩ Der Isolationsregler SRI3/H2FL6RS485 wurde für medizinische und Krankenhausumgebungen entwickelt und ermöglicht Ihnen die kontinuierliche Überwachung des Status von Niederspannungsnetzen mit von der Erde isoliertem Neutralleiter (IT-M-Systeme). Der Controller ist in der Lage, Isolationsfehler aufgrund des Widerstandsanteils auch bei parasitären Gleichspannungen zu erkennen. Das Instrument meldet den ersten Erdschluss auf dem Display und zeigt sowohl den Wert des Lecks in KΩ als auch den maximalen Fehlerstrom an, der durch den ohmschen Leckstrom selbst fließen könnte. Das Gerät ist außerdem in der Lage, die Temperatur des Trenntransformators, Stromüberlastung und Über-/Unterspannung zu überwachen. Alle vom Isolationsregler erkannten Alarme werden optisch auf dem Display und optisch/akustisch auf dem entsprechenden Fernwiederholungspanel PSR3 signalisiert. Die Fehlerlokalisierung erfolgt über Ringkernwandler des Modells TD15, die bei jedem zu prüfenden Start installiert werden. Beim Auftreten eines Isolationsfehlers startet SRI3/H2FL6 einen Suchvorgang, an dessen Ende es auf dem Display signalisiert, bei welcher Inbetriebnahme ein Isolationsfehler vorliegt. SRI3/H2FL6RS485 kann mit maximal 6 Ringkernmodellen TD15 (geteilter Ringkern mit 15 mm Durchmesser) ausgestattet werden.
