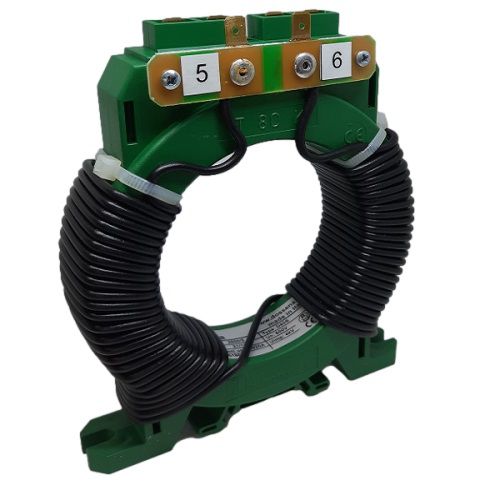

Ringkernstromwandler D80S

für DIN-Schienefür SchalttafeleinbauAC

Die Summierwandler der D80S-Serie werden in Kombination mit den Differentialrelais DER3 verwendet, wenn herkömmliche Wandler nicht ausreichen, um alle Leiter des Primärkreises zu erfassen. Es ist erforderlich, einen amperometrischen Wandler (TAB) für jede Phase und einen für den Neutralleiter (sofern verfügbar) mit einem Übersetzungsverhältnis zu installieren, das dem „Leistungsschalterstromwert“/5 entspricht. Alle S1-S2-Ausgänge des TAB müssen parallel geschaltet und an die Klemmen 5-6 des D80S-Summierringkerns angeschlossen werden. Es wird empfohlen, die Auslöseschwelle I∆n des Differentialrelais auf mindestens 1/100 des Nennstroms der TABs einzustellen (letztere müssen der Klasse 0,5 angehören und eine Leistung von mehr als 10 VA haben).
