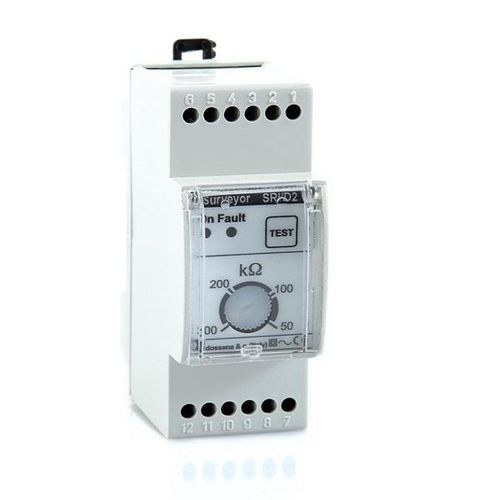

Isolationsüberwachungsgerät für AC-Netz SRI/D2

für Dreiphasensystemfür Niederspannungsnetzfür einphasige Stromnetze

SRI/D2 ist ein Gerät zur permanenten Kontrolle der Isolierung von einphasigen oder dreiphasigen Netzen mit von der Erde isoliertem Neutralleiter oder ohne Neutralleiter. Das Gerät arbeitet nach dem Prinzip, eine kontinuierliche Messspannung zwischen dem kontrollierten Netz und der Erde anzulegen. Das Gerät misst den Strom, den das System nach dem Anlegen dieser Spannung aufnimmt. Das Verhältnis zwischen angelegter Spannung und erfasstem Strom bestimmt den tatsächlichen Wert des Isolationswiderstands des Systems Auf der Frontplatte werden die Betriebs- und Störungsanzeigen des Geräts, die Testtaste und die Anzeige der Eingriffsschwelle angezeigt. Steuerung mit Gleichspannungseinspeisung Netz zur Steuerung: AC ≤400Vca 1 Eingriffsschwelle Ran-Einstellung: 50-300 KΩ LED-Anzeige 1 NO-C-NC-Kontakt
