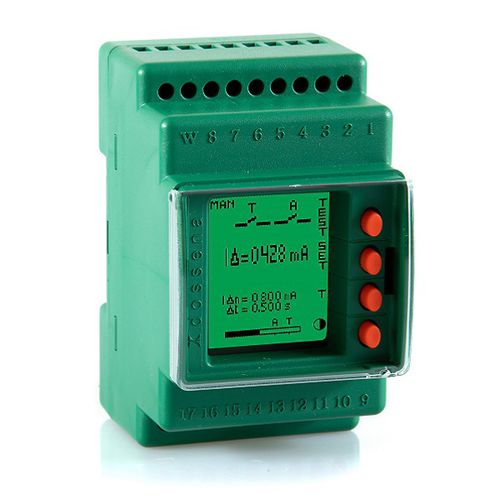

Fehlerstromschutzrelais DER4/1DStrom2NO/NFdreiphasig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Kontrollwert / Messwert
- Fehlerstrom, Strom
- Kontaktkonfiguration
- 2NO/NF
- Netzwerk
- dreiphasig, AC, einphasig
- Anwendung
- für Schaltanlage, für Elektromotor, für Generator, für Beschicker, für Pumpen, für Transformator, für Freileitung, für Ladestationen für Elektrofahrzeuge, zur Bedienung von Wiedereinschaltgeräten, für Kondensator, Netz- und Anlagenschutz, für Pumpen mit 3-Phasen-Motor, Notausschalter, für Gabelstapler
- Installierung
- für DIN-Schiene
- Rücksetzung
- mit automatischer Rückstellung, mit manueller Rücksetzung
- Norm
- IEC
- Weitere Eigenschaften
- digital, programmierbar, Differential, einstellbar, modular, elektronisch, smart
- Auslösestrom
Max: 30 A
Min: 0,03 A
- Auslösespannung
Max: 400 V
Min: 48 V
Beschreibung
Die Fehlerstromrelais der Reihe DER4 Dossena können in Niederspannungsnetzen mit Wechselstrom vom Typ TT und TN verwendet werden.
Sie ermöglichen einen angemessenen Selektivitäts- und Differentialschutz dank der breiten Regulierung der Ableitstromschwelle (bis 30 A) und der Auslöseverzögerungsschwelle (bis 5 Sekunden).
Die Dossena DER4 erfüllen vollständig die strengen geltenden Vorschriften (CEI EN 60947-2:2019) und erfüllen somit eine doppelte Anforderung: Systemsicherheit und Betriebskontinuität.
Dossena bietet ein komplettes Sortiment an Differentialrelais mit vielen Funktionen.
Neue Technologie, Benutzerfreundlichkeit, große Zuverlässigkeit, einfache Installation und Einrichtung, Leistung und "benutzerfreundliches" Design.
Technische Eigenschaften:
- Typ A
- Einhaltung der Produktnorm CEI-EN 60947-2:2019
- Stromversorgung 48÷400Vac oder 24÷230Vdc
- Schwellwerteinstellung des Nenn-Differenzauslösestroms I∆n von 0,03÷30A
- Auslöseverzögerungseinstellung einstellbar von unverzögert bis 30 Sek.
- Messung und Anzeige des Differenzstroms in TRMS
- Visualisierung mit mehrfarbigem Grafikdisplay (Grün=Wachsamkeit, Blau=Programmierung, Rot=Alarm/Auslösung)
- 1 Eingriffsschwelle (Trip)
- Ausgang 2 Wechselkontakte NO-C-NC (NA 250Vac 5A P.F.1 / 30Vdc 5A - NC 250Vac 3A P.F.1 / 30Vdc 3A)
- Diagnose zum Anschluss und Betrieb der Ausschaltspule
- Diagnose der Anschlüsse, Kontinuität der Wicklungen des Ringwandlers
- Interne Selbstdiagnose, Übertemperaturkontrolle des Prozessors und korrekte Funktion der elektronischen Schaltung
