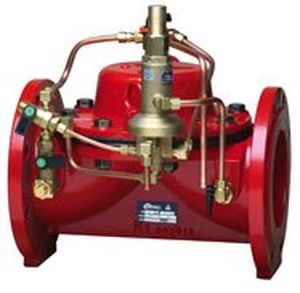

Membranventil 100FE

pneumatisch gesteuertAbsperrfür Wasser

Beschreibung Das Ventil schließt Tropfenfänger fest, wenn die Strömungsgeschwindigkeit den normalen Wert übersteigt (wegen des Rohrabbruchs). Das Ventil stellt manuell geöffnetes zurück, nachdem es den Bruch repariert hat. Eigenschaften - Hydraulischer Stoßschutz. Keine elektronischen Steuerpulte werden benutzt - Einfacher und zuverlässiger Entwurf - Niedrige Verluste Kauf-Spezifikationen Das Ventil ist hydraulische, direkte Dichtungsmembranart, die Inline-Wartung erlaubt. Kein Stamm-, Wellen- oder Führerlager befindet sich im Wasserdurchgang. Das Ventil wird durch die Linie Druck oder durch einen externen hydraulischen oder pneumatischen Druck aktiviert. Das Ventil wird durch ein druckreduzierendes differenziales Vorsteuerventil für das Schließen, wenn durchfließen das Hauptventil das sichere Niveau übersteigt, unabhängig davon Druckschwankungen laufen gelassen werden. Das Ventil und die Kontrollen sind in allen Aspekten ein Ventil der Dorot Reihe 100 oder ein ähnlich. Schnelles Bearbeiten - Ventilgröße selben wie Linie oder eine Größe kleiner - Geschwindigkeit des maximalen Flusses für Dauerbetrieb 5.5 m/sec (18 ft/sec) Entwurfs-Betrachtungen - Der Druckmeßhafen eines 1/2 " sollte, stromaufwärts von dem Ventil zur Verfügung gestellt werden - Das Ventil wird justiert, um zu schließen, wenn die Strömungsgeschwindigkeit den maximalen Entwurfsfluß durch 10%-20% übersteigt - Ein zusätzlicher Druckverlust von mwc ungefähr 2 wird durch die Öffnungsplatte verursacht (am normalen Fluss)
