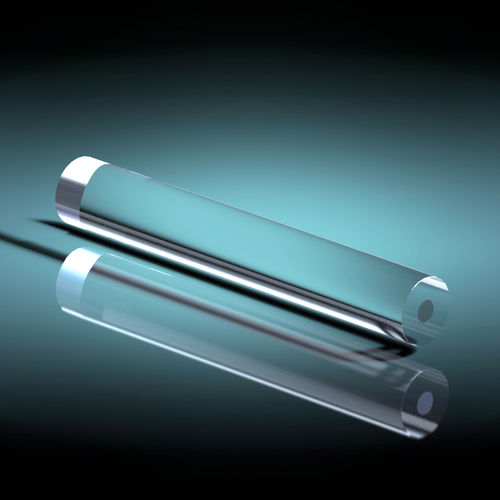

Zylindrische Linse D-148-03 series

StabQuarzglasVIS

Die faser- oder stabförmigen Doric GRIN-Zylindermikrolinsen sind beugungsbegrenzte Mikrolinsen mit präzisen Durchmessern und unübertroffener Oberflächenqualität. Bei seitlicher Beleuchtung wirken diese Fasern wie perfekte Zylinderlinsen mit 0,5 NA. Der Mantel aus Quarzglas und der Gradientenindex-Kern dieser Linsen halten sehr hohen Temperaturen stand (ihre Übergangstemperatur liegt bei etwa 1100 °C). Sie können für sichtbares und nahinfrarotes Licht verwendet werden. Diese Linsen werden wie optische Fasern aus größeren Vorformen gezogen und anschließend auf die gewünschte Länge zugeschnitten. Ihr runder Querschnitt bietet ein großes Sichtfeld und vereinfacht die Ausrichtung auf die Laserdioden. Die meisten Positionierungsfehler resultieren in einfachen Fokussierungs- und Strahlrichtungsfehlern. Dies führt zu einer effektiven Best-Focus-Suche, die sich für die automatische oder manuelle Positionierung eignet. Diese Linsen können entweder als Fast-Axis-Kollimatoren für einzelne Laserdioden oder zum Aufbau von Zylinderlinsen-Arrays für Laserdiodenbarren verwendet werden. Angenommen, der Abstand der Laserdiodenbarren oder der Abstand zwischen den Laserdiodenbarren ist kleiner als der Linsendurchmesser. In diesem Fall können die Kanten der Linse bis zu einem gewissen Grad auf die gewünschte Breite geschliffen werden. Der Linsenkern besteht aus einem urheberrechtlich geschützten Material mit abgestuftem Brechungsindex. Informationen über sein Indexprofil sind nur nach Unterzeichnung einer Geheimhaltungsvereinbarung erhältlich.
