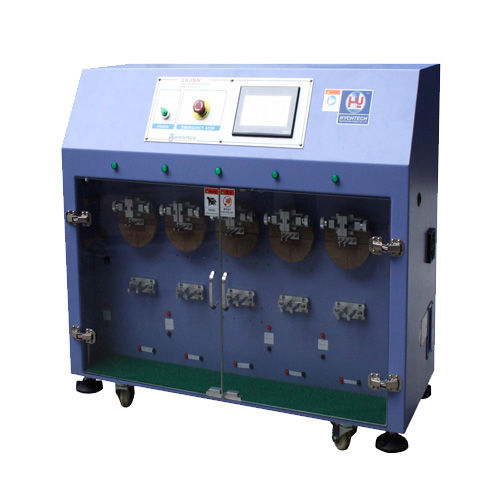

Biegetester RS-8105A-5

für Kabel

Es eignet sich für die Biegeprüfung von Kopfhörerkabeln, USB-Kabeln, mehradrigen Kabeln, Kommunikationskabeln, Flachkabeln und Signalkabeln. Die Testmethode ist wie folgt: ein Ende des Walzdrahtes ist kurz geklemmt, auf der rotierenden Scheibe befestigt und links und links und rechts unter einer bestimmten Hublast gedreht, um zu beurteilen, ob der Walzdraht eine gute Leitung nach N mal der Prüfung hat. Test Standard: EIA-364-41D Kabelbiegetestverfahren für elektrische Steckverbinder. Spezifikationen: Modell: RS-8105A-5 Steuerung: Japanischer OMRON® Touchscreen und Mitsubishi® PLC, jede Station arbeitet unabhängig Antrieb: Japan Panasonic® AC-Servomotor Prüfgeschwindigkeit: 1~60cpm±2cpm Prüfwinkelbereich: Normalerweise 0~±90° oder 0~±180°, der Drehwinkel der konzentrischen Vorrichtung ist nicht begrenzt Die Anzeige des kleinsten Winkels: 1° Einstellung der Testzyklen: 1~999999 Zyklen Batch-Testzeit: 1~10 Minuten Führungsstange: R1.5-R12MM Durchmesser der rotierenden Scheibe: 100mm Gewicht: 50g, 100g, 150g, 250g, 300g, 500g (alle sechs) Größe der Maschine: B980xT460xH940mm Gewicht der Maschine: 185kg Stromanschluss: AC220V 50HZ 10A Merkmale: ●Es wird von Panasonic AC-Servomotor angetrieben, mit hoher Präzision, genaue Positionierung, geräuscharm, und kann für eine lange Zeit ±180 °, Fehler: ±1 ° verwendet werden. ●Die Testbedingungen sind alle durch den Touchscreen eingestellt: Winkeleinstellung, Geschwindigkeit, Testzeiten, gemessene Zeiten, Roatation Verweilzeit, Nach der Prüfung N mal, bleiben für N Minuten. ●Fünf Kabel können gleichzeitig getestet werden. ●Jede Gruppe ist mit Signal (Leitungstest) Testlinie und Anzeigeleuchte ausgestattet, sobald der Draht gebrochen ist (Schaltungssignal kann nicht gebildet werden), wird die aktuelle Station Anzeige aus und Zählung wird gestoppt.
