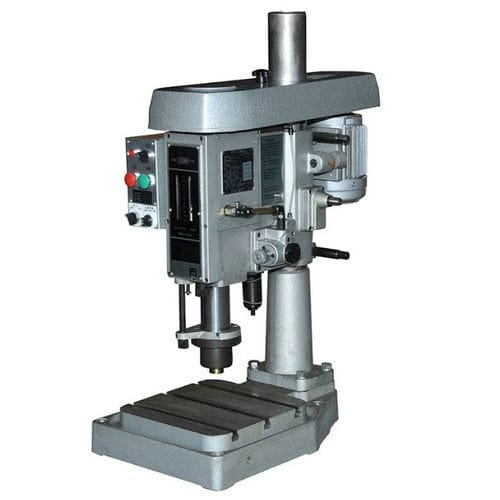

Die Zahnrad-Gewindeschneidmaschine funktioniert durch die Koordination des Spindelgetriebes und der Hauptspindel. Wenn das Getriebe eine Umdrehung vollendet, bewegt sich die Spindel um eine Gewindesteigung nach unten (eine Umdrehung pro Gewindesteigung). Beim Rücklauf kehrt die Spindel die Richtung um und fährt auf demselben Weg zurück, wodurch ein Ausreißen und Brechen des Gewindes wirksam verhindert wird. Dieser Prozess führt zu ästhetisch ansprechenden Gewinden mit hoher Präzision und eliminiert gleichzeitig das Risiko einer Werkstückverschiebung.
Vorteile der Gewindeschneidmaschine
1.Die Hauptspindel und das Getrieberohr werden traditionell bearbeitet und durch Abschrecken gehärtet, um eine dauerhafte und hochpräzise Leistung zu gewährleisten.
2.Der Sockel, die Säule und der Spindelkasten sind aus hochwertigem Gusseisen gefertigt, das durch Altern und Härten behandelt wird, um ausreichende Festigkeit und Betriebsgenauigkeit zu gewährleisten.
3.Das Motorrad und das Spindelrad sind dynamisch ausgewuchtet, um einen reibungslosen Hochgeschwindigkeitsbetrieb zu gewährleisten.
4.Die Maschine verfügt über eine langlebige Gewindesteigung mit einfach und bequem zu ersetzenden Zahnrädern.
5.Das Zahnradgetriebe arbeitet mit einseitigem, lückenlosem Zahnkontakt und erzeugt bei jeder Umdrehung Gewinde, die der Prüfung der Zahnlehre entsprechen.
Zahnrad-Gewindeschneidmaschinen werden in vielen Branchen eingesetzt, z. B. in der mechanischen Fertigung, in der Instrumentierung und bei Hardware-Werkzeugen, und zeichnen sich durch eine bemerkenswerte Anpassungsfähigkeit an verschiedene Materialien aus.
Tischgröße (MM): 220*230 / 340*380 / 340*380
Außendurchmesser der Säule: Φ60 / Φ85 / Φ95
Außendurchmesser der Spindel: Φ42 / Φ70 / Φ85
Spindelkegel:JT6 / MT2 / MT3
Spindelweg (MM):45-65
Leistung des Spindelmotors(KW):0,75 / 1,5 / 2,2
Maximale Gewindekapazität:S45C/M8 - S45C/M16 - S45C/M32
---
