Alarmmelder für Berstscheibe IRL

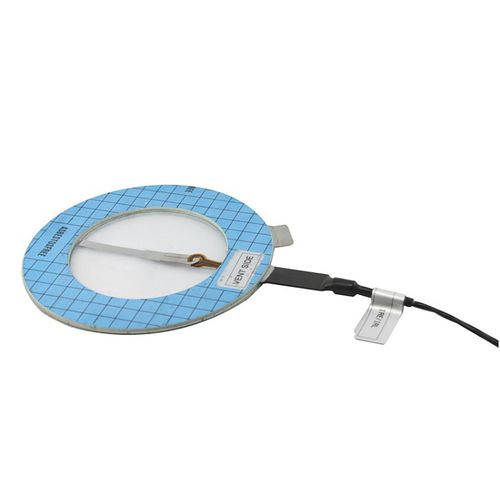

Der Alarmgeber Typ Donadon IRL ist ein einfaches und effektives Instrument, um festzustellen, ob sich eine Berstscheibe geöffnet hat. Der Alarmgeber wird zwischen der Entlastungsseite des Behälters und dem nachgeschalteten Flansch der Sicherheitsvorrichtung anstelle der herkömmlichen Dichtung installiert. Die Kabel des Alarmgebers müssen mittels einer eigensicheren, den elektrischen Eigenschaften des Sensors (max. Spannung 24V CC, max. Strom 50mA) und der Klassifizierung des Bereichs entsprechenden Barriere an das Sicherheitssystem der Anlage angeschlossen werden. Der Alarmgeber besteht aus einem einfachen elektrischen Sensor auf einem Stellglied, bestehend aus: einem Ring aus rostfreiem Stahl einer gelochten PTFE Membran Dichtungen: Standard aus Aramidfaser, auch aus Graphit, PTFE erhältlich Beim Bersten der Platte wird der Kupferkreis des IRL Alarmgebers geöffnet und der Stromkreis unterbrochen, sodass die angeschlossenen Geräte das Öffnen der Berstscheibe melden können. Ebenso erfasst der IRL Sensor durch die Lochmembran auch etwaige Leckagen der Berstscheibe. Der IRL Sensor wird als “einfaches Elektrobauteil” eingestuft und stimmt mit der Europarichtlinie 94/9/EG (ATEX) überein. Die Zone, in der er installiert werden kann, hängt vom Barrieretyp ab: Barriere Ex ia --> Zone 0; 20; 1; 21; 2; 22 Barriere Ex ib --> Zone 1; 21; 2; 22 Die Installation hat gemäß Norm EN 60079-14 zu erfolgen. Betriebstemperatur - Von -20°C bis +265°C (je nach Dichtung) Membran - Polyimid (Kapton®) Platine - Kupfer Max. Versorgungsspannung - Kupfer Max. Versorgungsstrom - 50 mA Kabel - Standard, 2 m
