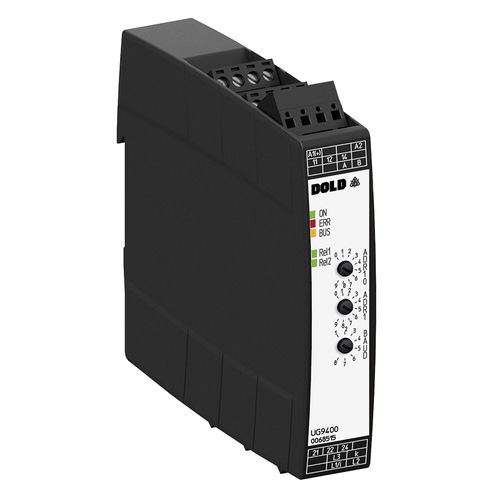

Multifunktions-Überwachungsrelais VARIMETER PRO | UG 9400

UnterspannungÜberspannungÜberstrom

Mit dem multifunktionalen Messrelais UG 9400 der VARIMETER PRO Serie vereint DOLD bis zu 9 Überwachungsfunktionen in einem Gerät mit nur 22,5 mm Baubreite und ermöglicht zusätzlich die Parametrierung und Überwachung über Modbus. Je nach Bedarf überwacht das UG 9400 das 3-Phasennetz gleichzeitig auf Über-/Unterspannung, Spannungsasymmetrie, Über-/Unterstrom, cos phi, Wirk-, Schein- und Blindleistung, Frequenz sowie Phasenfolge. Auch der Einsatz in Einphasennetzen ist möglich. Das platzsparende Messrelais UG 9400 verfügt außerdem über zwei Ausgangsrelais, die unabhängig voneinander konfiguriert werden können. Die Inbetriebnahme, Parametrierung und Überwachung erfolgt einfach und schnell über die Modbus RTU-Schnittstelle. Die Feldbusanbindung spart Verdrahtung und bietet umfangreiche Diagnosemöglichkeiten, mit denen die Ausfallsicherheit und Verfügbarkeit der Anlage erhöht werden. Die einfache Einbindung von Modbus RTU ermöglicht in vielen Anwendungen eine zentrale und kostengünstige Überwachung elektrischer Messgrößen insbesondere in komplexen und weitläufigen Anlagen. Merkmale • Multifunktionales Messrelais nach IEC/EN 60255-1 • Mit galvanisch getrennter Modbus RTU-Schnittstelle • Spannungsüberwachung (1- oder 3-phasig) • Stromüberwachung • Frequenzüberwachung • Phasenwinkel cos phi • Phasenfolge, Phasenausfall • Spannungs- / Winkelasymmetrie • Wirk-, Blind- und Scheinleistung • Anlaufüberbrückungszeit, Ansprechverzögerung • Einstellbare Hysterese 0,2 ... 50 % vom Ansprechwert • Fehlerspeicher • 2 Wechsler • Relaisfunktion Arbeits- / Ruhestrom parametrierbar • 22,5 mm Baubreite
