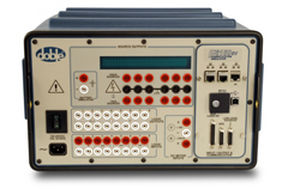

Spannungsprüfgerät 1, 5 A | F6150SV

für Schutzrelaisdigital

Vielseitige Lösung für die Prüfung von IEC 61850-basierten Schutzgeräten und -systemen Dieser Stromnetzsimulator führt die einfachsten bis hin zu den komplexesten Prüfungen durch. Der F6150sv hat den höchsten Ausgangsstrom aller auf dem Markt erhältlichen Prüfgeräte - und das in einem einzigen Gehäuse. Der F6150sv erfüllt alle Ihre Prüf- und Budgetanforderungen und ist in verschiedenen Konfigurationen erhältlich. Der F6150sv testet IEC 61850-basierte Systeme auf Prozess- und Stationsbusebene unter Verwendung von Abtastwerten und GOOSE-Nachrichten *Option F6870 Sampled Values erforderlich Simuliert drei Ströme von IEC 61850 9-2LE-Abtastwerten über einen Glasfaseranschluss und einen Kupferanschluss (RJ45) (Option F6870 Sampled Values erforderlich) Wi-Fi-fähig (optional) Simuliert (veröffentlicht) und abonniert IEC 61850 GOOSE-Nachrichten mit mehreren IEDs (Option F6860 GSE Configurator erforderlich) Führt Standard-Relaiskalibrierungs- und -Verifizierungstests von hoch belasteten (elektromechanischen), Halbleiter- und mikroprozessorbasierten Relais durch Liefert die volle VA-Leistung mit ohmschen, induktiven und kapazitiven Lasten bei maximalem Nennstrom. Die folgenden Bereiche sind mit der F6005 Enhanced Rating Option verfügbar: (6 x 35, 3 x 70, 1 x 210 A). Führt Zustandssimulation und Transientenprüfung durch Prüft Stromwandler und Messumformer der Klasse 0,2 Implementiert End-to-End-Tests von kommunikationsbasierten Systemen mit GPS-Zeitsynchronisierung Maximal 12 High-Level-Analogquellen (sechs Spannungen, sechs Ströme), konfigurierbar für Prüfstandstests und Proof-of-Concept-Tests für komplizierte Relaisschaltungen
