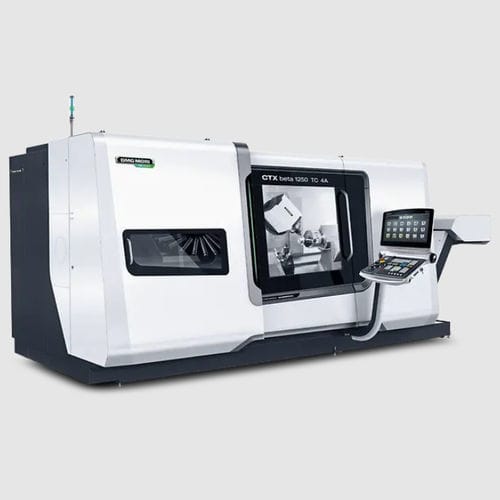

Dreh-Fräszentrum / CNC CTX beta 1250 TC 4A

universell3-AchsSpindel

Max. Werkstücklänge 1.185 mm Max. Stangendurchlass 102 mm Maximale Produktivität durch parallele Bearbeitung mit zweitem Werkzeugträger Zweiter Werkzeugträger als Revolver mit 12 oder 16 angetriebenen Stationen (VDI40 / VDI30) Revolver als DirectDrive mit 10.000 min-1 und 80 mm Y-Hub Ideal für die Serienfertigung durch optionale Automationslösungen, wie z.B. integriertes Handlingsystem oder Portalbeladung Optional mit Komplettpaket für die Stangenbearbeitung mit automatischer Werkstückabholeinrichtung ± 100 mm Y-Hub für außermittige Bearbeitungen Schwenkbereich der B-Achse ± 110° für höchste Flexibilität Großer Arbeitsraum für Werkstücke bis zu Ø 500 x 1,185 mm Umlaufdurchmesser bis 500 mm 400 mm lange Werkstücke horizontal durchbohren oder ausdrehen 470 mm Außendurchmesser drehen bei vertikaler Stellung der B-Achse (bei 70 mm Werkzeuglänge) Höchste Präzision und Temperaturstabilität durch ganzheitliches Kühlkonzept und direkte Messsysteme Linearmesssysteme in den Linearachsen des Fahrständers (X1 / Y1 / Z1) und in Z2 des Revolvers, optional in Y2 / Z2 (Revolver) und Z3 (GSP) B-Achse mit Direct Drive für höchste Präzision und einer Positionsstreubreite von < 1µm Wassergekühlte integrierte Spindelmotoren und Spindelstöcke Kühlung des Revolverantriebs, sowie der X- / Y- / Z-Motoren und des unteren Revolvers Konstante Stabilität durch steife Führungen in Größe 45 und Ø 40 mm Kugelgewindetriebe
