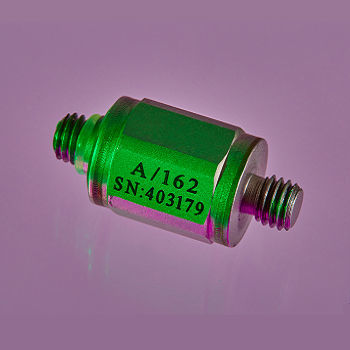

1-Achs-Beschleunigungsmesser A/162

piezoelektrischIEPESchub

Erhältlich mit einem M5-Microdot-Stecker (A/162) oder einem leichten, integrierten Kabel (A/162-1), verwenden die Hochschock-Beschleunigungssensoren piezokeramische Schersensoren mit IEPE-Schaltung, die einen direkten Anschluss an eine breite Palette von Erfassungshardware oder an einen der Spannungsquellenverstärker von DJB Instruments ermöglichen. Luft- und Raumfahrt Aufprallprüfung Strukturelle Prüfung Crash-Prüfung Der IEPE-Beschleunigungsaufnehmer A/162 wurde für anspruchsvolle Anwendungen entwickelt, die die Messung von transienten Ereignissen mit hoher Amplitude und kurzer Dauer erfordern, wie z. B. pyrotechnische Stöße oder Stöße mit hoher Energie. Er hat einen Messbereich von ±25.000 g und eine Empfindlichkeit von 0,20 mV/g (±10 %). Das Design unserer Standard-Beschleunigungsaufnehmer hat seine Grenzen, wenn sie für Schockanwendungen eingesetzt werden. Diese liegen entweder in der kurzen Dauer des transienten Ereignisses oder in der hohen Amplitude des Schocks begründet; beide Elemente können Probleme für einen Standard-Schwingungssensor und die in den IEPE-Beschleunigungsaufnehmern verwendete Hybridelektronik verursachen. Um diese Probleme zu überwinden, verfügt der A/162 über eingebaute elektrische und mechanische Filter, die sicherstellen, dass die Reaktion über ein breites Frequenzband (1 Hz bis 15 kHz) und bis zu einer Spitzenamplitudenmessung von 25.000 g linear ist. Der A/162 ist außerdem so konzipiert, dass er Überprüfungen standhält. Der Beschleunigungsmesser kann bis zu 25.000 g messen, verfügt aber über einen eingebauten physischen Schutz bis zu 50.000 g. Dies ist notwendig, da pyrotechnische Ereignisse sehr variabel und manchmal unvorhersehbar sind. Andere Anwendungen, die hohe transiente Beschleunigungsmessungen erfordern, können sein: Überwachung von Rammböcken Simuliertes Pyroschock-Ereignis Recoil und Penetration Überwachung von Schlagpressen Explosive Studien Panzerung durchschlagen
