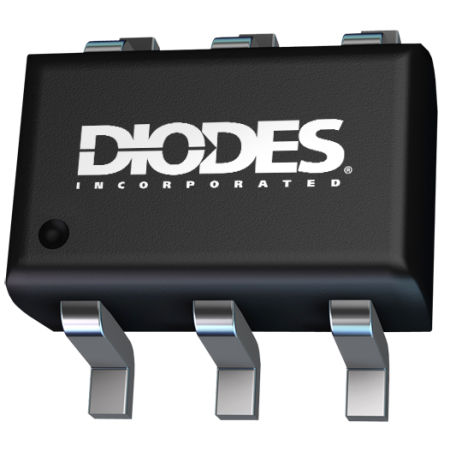

Spannungs-Stromprüfgerät ZXCT21 series

Bei der ZXCT21x-Serie handelt es sich um hochpräzise Strom-Shunt-Monitore mit verschiedenen Verstärkungsoptionen zur Messung von Niederspannungsabfällen (10mV) über einen kleinen Shunt-Widerstand mit minimalem Fehler. Dies ermöglicht eine hohe Genauigkeit bei der Messung großer Ströme und reduziert den durch die Messung verursachten Leistungsverlust bei Gleichtaktspannungen von -0,3V bis 26V. Am OUT-Pin liegt eine zum Laststrom proportionale Spannung an. Sie kann dann mit einem ADC verarbeitet werden. Es sind sechs feste Verstärkungen verfügbar: 50, 75, 100, 200, 500 bzw. 1000 V/V. Dieser Baustein wurde mit einer Zero-Drift-Architektur entwickelt und wird mit Post-Trim-Technologie hergestellt, um eine niedrige Offset-Spannung, eine niedrige Verstärkungsdrift und einen niedrigen Verstärkungsfehler über den gesamten Temperaturbereich für präzise Messungen zu erreichen. Der ZXCT21x wird mit einer einzigen Spannungsversorgung von 2,7V bis 26V mit einem maximalen Versorgungsstrom von 100μA von -40°C bis +125°C betrieben und wird in den Gehäusen SOT363 und U-QFN1418-10 angeboten. Merkmal(e) Versorgungsspannungsbereich: 2,7V bis 26V Temperaturbereich: -40°C bis +125°C Breiter Gleichtaktbereich: -0,3V bis 26V Unterstützt Shunt-Drops von 10mV Full-Scale Verstärkungsfehler (maximale Übertemperatur) A- und B-Version: ±0,8% C-Ausführung: ±0,5% Niedrige Offsetspannung: ±30μV (max) Ruhestrom: 100μA (max.) Niedrige Verstärkungsfehlerdrift: 10ppm/°C (max.) Rail-to-Rail-Ausgangskapazität Anwendung(en) Notebook-Computer Server-Farmen Telekommunikation Stromerfassung (High-Side/Low-Side) Laden und Entladen von Batterien Hochleistungs-Grafikkarten Industrielle Stromversorgungen Instrumentierung Steuerungssysteme Messgeräte
