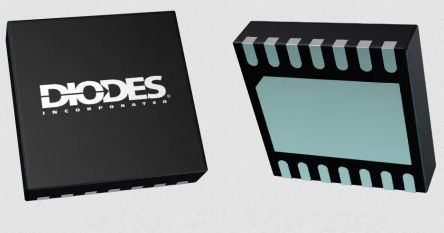

Stromcontroller / USB Type-C AP43771H

Der AP43771H, ein Pin-to-Pin-Upgrade-Bauteil von AP43771V (W-DFN3030- 14 (Typ A1)), ist ein hochintegrierter USB Type-C ® Power Delivery (PD) Controller und zielt auf Premium-USB-Type-C-Adapter- und -Ladegeräteanwendungen. Er unterstützt die USB-Power-Delivery-Spezifikation Rev 3.1 V1.6 Extended Power Range (EPR) 28V (einschließlich AVS-Fähigkeit von 100mV/Step-Unterstützung). Zu den Verbesserungen des AP43771H gegenüber dem bestehenden AP43771V gehören die Verbesserung des Wirkungsgrads durch die Option Rsense 5mΩ und die Vergrößerung des SRAM (1,5KB). Darüber hinaus implementiert der AP43771H einen neuen CC1/CC2-Short-to-VBUS-Schutz bis zu 34 V. Um höhere Ausgangsspannungs- und Leistungsanforderungen zu erfüllen, unterstützt der AP43771H einen VBUS-Ausgang von PD3.1 bis 28V mit AVS-Fähigkeit (100mV/Step). Merkmal(e) Pin-zu-Pin-Upgrade auf AP43771V Kompatibel mit USB PD Rev 3.1 V1.6 (TID = 9275) 16KB OTP und 1,5KB SRAM zur Unterstützung der Softwareverschlüsselung OTP für die Hauptfirmware und MTP für die Systemkonfiguration Eingebauter Regler für CV- und CC-Steuerung Zwei Optionen für den Strommesswiderstand (5mΩ oder 10mΩ) Unterstützt SCP/OTP/OVP/UVP mit automatischem Neustart Kurzschlussschutz der CC1/CC2-Pins gegen VBUS (bis zu 34 V) Unterstützt Stromsparmodus Unterstützt e-Marker Kabelerkennung Völlig bleifrei und vollständig RoHS-konform (Anmerkungen 1 und 2) Halogen- und antimonfrei. "Grünes" Gerät (Anmerkung 3) Für Anwendungen in der Automobilindustrie, die eine spezielle Änderungskontrolle erfordern (d.h. Teile, die nach AEC-Q100/101/104/200 qualifiziert sind, PPAP-fähig sind und in IATF 16949-zertifizierten Einrichtungen hergestellt werden), wenden Sie sich bitte an uns oder an Ihren örtlichen Diodes-Vertreter. https://www.diodes.com/quality/product-definitions/ Anwendung(en) Typ-C USB PD3.1 (EPR) 28V Ladegeräte
