ESD-Schalter AP22953

Leistung

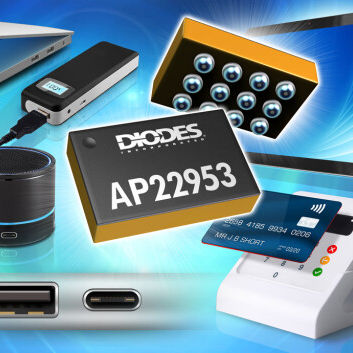

SCHALTER FÜR VBUS-LEITUNG MIT ÜBERSPANNUNGS-, ÜBERSPANNUNGS- UND ESD-SCHUTZ Der Baustein AP22953 ist eine Ein-Chip-Lösung für den VBUS-Leitungsschutz von USB 2.0/3.0/Typ-C-Steckern. Der bidirektionale MOSFET-Schalter gewährleistet einen normalen Stromfluss sowohl im Lade- als auch im Host-Modus und schützt gleichzeitig die internen Schaltkreise vor Überspannungen am VBUS_CON-Pin. Am VBUS_CON-Pin verfügt der Baustein über einen Überspannungsschutz von bis zu 30 V. Nachdem der #EN-Pin auf Low gezogen wurde, zählt der AP22953 20ms, bevor er den MOSFET über eine Soft-Start-Verzögerung einschaltet. Der #ACK-Pin zeigt an, dass der MOSFET vollständig eingeschaltet ist. Die typische Anwendungsschnittstelle für den AP22953 ist die VBUS-Leitung in USB-Anschlüssen. Typische Endgeräte für den AP22953 sind Smartphones, Tablet-PCs, Wearables und EPOS-Systeme (Electronic-Point-of-Sale). Der AP22953 kann auch mit anderen Geräten verwendet werden, die eine 5V-Stromschienenschnittstelle nutzen. Der Übertemperaturschutz schaltet den Schalter bei 145°C (typisch) ab. Der AP22953 ist im Wafer-Level-Chip-Scale-Gehäuse W-WLB2013-12 mit den Maßen 1,988 mm x 1,288 mm x 0,64 mm und Rückseitenlaminat erhältlich. Smartphones Tablet-PCs Wearables Elektronische Point-of-Sale (EPOS) Systeme Überspannungsschutz IEC61000-4-5 >100V Integrierter 39mΩ (typ) N-Kanal MOSFET Schalter Überspannungsschutz (OVP) bei VBUS_CON bis zu 30VDC Integrierte Eingangsfreigabe und Statusausgangssignal Übertemperaturschutz (OTP) ESD-Schutz Modell Menschlicher Körper >4kV Modell für geladene Geräte >1kV IEC61000-4-2 Luftentladung >15kV IEC61000-4-2 Kontaktentladung >15kV völlig bleifrei und vollständig RoHS-konform Halogen- und antimonfrei. "Grünes" Gerät
