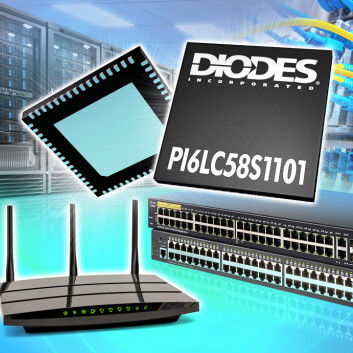

Programmierbarer Taktgeber PI6LC58S1101

HiFlex™ Ethernet Netzwerk-Taktgenerator mit 11 Ausgängen Der PI6LC58S1101 ist ein Taktgenerator mit sehr geringem Jitter für Anwendungen, die ein extrem geringes Phasenrauschen erfordern, wie z.B. 10GbE, 40GbE, 100GbE und 400GbE. Er nutzt das proprietäre LC VCO-basierte PLL-Design von Diodes, um eine optimale Kombination dieser beliebten Netzwerktaktfrequenzen und eine niedrige Phasenrauschleistung zusammen mit einer hohen Rauschunterdrückung der Stromversorgung zu erreichen. Der PI6LC58S1101 verfügt über vier Ausgangsbänke, die unabhängig voneinander für verschiedene Frequenzen und verschiedene Ausgangssignalisierungsarten auf der Basis von Steuerpins konfiguriert werden können. Die Pin-Steuerungsmethode ermöglicht eine einfache Konfiguration des Bausteins auf Hardware-Ebene. 3.3V Versorgungsspannung Quarz/CMOS-Eingang: 25MHz/50MHz Differenzieller Eingang: 25MHz/50MHz Wählbare Ausgangsfrequenzen Vier Ausgangsbänke mit wählbarer Ausgangssignalisierung: LVPECL oder LVDS Sehr niedriger RMS-Phasenjitter: 0.08ps (typ.), 156,25MHz (10kHz bis 20MHz) Ausgezeichnetes Phasenrauschen: -145dBc/Hz, 156,25MHz bei 100kHz Offset Rauschunterdrückung der Stromversorgung: -55dBc Industrielle Temperaturunterstützung: -40°C bis 85°C Völlig bleifrei und vollständig RoHS-konform Halogen- und antimonfrei. "Grünes" Gerät Versorgungsspannung - 3,3 Zittern (PS) - 0,08 Verzerrung (PS) - N/A Ausgangsfrequenz (MHz) - 25, 50, 125, 156,25, 312,5MHz Eingangstyp(en) - Quarz Ausgangstyp(en) - LVPECL, LVDS Anzahl der Ausgänge - 11 Unterstützte Frequenzen (MHz) - 25, 50, 125, 156,25, 312,5 Umgebungs- oder Sperrschichttemperatur (°C) - - 40 bis 85C
