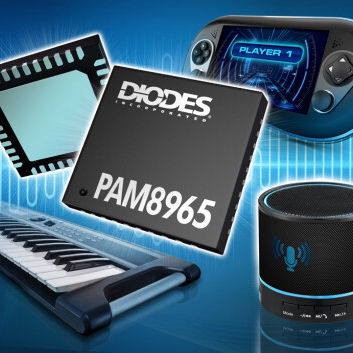

Audio-Verstärker PAM8965

akustischLeistungSchalt

12-W-Stereo-Class-D-Audio-Verstärker mit Synchron-Boost, SSM und externer Audio-Rückkopplung Der PAM8965 ist ein extrem hocheffizienter Class-D-Stereo-Audio-Leistungsverstärker mit integriertem Synchron-Boost-Wandler. Der PAM8965 kann zwei Kanäle mit je 12 W an 4-Ω-Lautsprechern betreiben. Der integrierte Verstärker erreicht eine Systemeffizienz von 92% (bei VBAT = 7,4V). Der Baustein verbraucht einen außergewöhnlich niedrigen Ruhestrom (10 mA bei VBAT = 7,4 V) und einen sehr niedrigen Abschaltstrom (0,7 μA). Der integrierte Current-Mode-Boost-Wandler versorgt einen funktionsreichen Class-D-Stereoverstärker mit geregelter Leistung. Dazu gehören: Spreizspektrummodulation (SSM) zur EMI-Unterdrückung (Audio und Boost), die den Einsatz von kostengünstigen Ferritperlenfiltern ermöglicht. Nicht abschneidende Leistungsbegrenzung mit automatischer Verstärkungsregelung in 41 Stufen. Thermisches Foldback, das die Ausgangsleistung bei Erwärmung des Chips reduziert. Externe Audio-Feedback-Pins, die eine individuelle Anpassung des Klangs durch ein Feedback-Netzwerk ermöglichen. Alternativ können diese Pins auch für den Kelvin-Anschluss an Lautsprecheranschlüsse verwendet werden. GAIN-Pin zur Programmierung der Audioverstärkung in 0,5-dB-Schritten, so dass keine externen Widerstände zur Einstellung der Verstärkung erforderlich sind, was zu Verstärkungsfehlern führen kann. Out-of-Audio-Schaltung für den Aufwärtswandler, die das hörbare Rauschen von Komponenten auf der Platine minimiert. Zu den Schutzfunktionen gehören ein Unter- und Überspannungsschutz für VBAT, ein Überspannungsschutz für PVDD, ein Kurzschlussschutz für alle Audioausgänge, eine zyklusweise Strombegrenzung für den Aufwärtswandler, eine thermische Abschaltung des gesamten Systems, ein Gleichstromschutz für die Lautsprecher und ein FLT-Pin, der ein Fehlerflag liefert. Tragbare Elektronik Bluetooth-Lautsprecher Wireless-Lautsprecher
