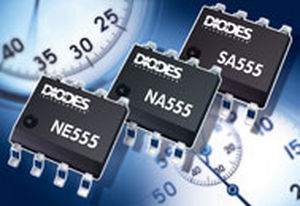

Timer-IC-Schaltung NA555, NE555, SA555

Diese Vorrichtungen sind präzise Zeitschaltungen, die in der Lage sind, genaue Zeitverzögerungen oder Schwingungen zu erzeugen. In der zeitverzögerten oder monostabilen Betriebsart wird das zeitliche Intervall durch ein einzelnes externes Widerstands- und Kondensatorennetzwerk gesteuert. In der instabilen Betriebsart kann die Frequenz und das Tastverhältnis unabhängig voneinander mit zwei externen Widerständen und einem einzigen externen Kondensator gesteuert werden. Die Schwellenwerte und Auslöseschwellen liegen normalerweise bei zwei Dritteln bzw. einem Drittel des VCC. Diese Werte können mit Hilfe der Steuerspannungsklemme verändert werden. Wenn der Triggereingang den Triggerpegel unterschreitet, wird der Flip-Flop gesetzt und der Ausgang geht hoch. Wenn der Triggereingang über dem Triggerpegel und der Schwellwerteingang über dem Schwellenwert liegt, wird der Flip-Flop zurückgesetzt und der Ausgang ist niedrig. Der Reset (RESET)-Eingang kann alle anderen Eingänge außer Kraft setzen und zum Einleiten eines neuen Zeitzyklus verwendet werden. Wenn RESET niedrig ist, wird der Flip-Flop zurückgesetzt und der Ausgang niedrig. Wenn der Ausgang niedrig ist, ist ein niederohmiger Pfad zwischen Entladung (DISCH) und Masse vorgesehen. Die Ausgangsschaltung ist in der Lage, Ströme bis zu 200mA abzufangen oder zu beziehen. Der Betrieb ist für Spannungen von 5V bis 15V spezifiziert. Bei einer 5-V-Versorgung sind die Ausgangspegel mit den TTL-Eingängen kompatibel. Die NE555, SA555 und NA555 werden in einem kleinen 8-poligen Gehäuse (SO-8) geliefert.
