LED-Treiber / Licht AL88xx, AP88xx, PAM28xx, ZXLD series

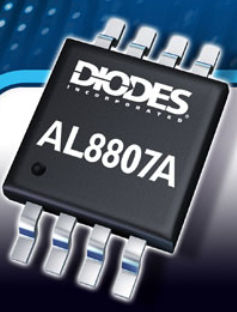

Der AL8807A ist ein Abwärts-DC/DC-Wandler, der entwickelt wurde, um LEDs mit einem konstanten Strom anzusteuern. Das Gerät kann bis zu 9 weiße Hochleistungs-LEDs in Reihe von einer Spannungsquelle von 6V bis 36V betreiben. Der AL8807A verfügt über einen erweiterten CTRL-Pinspannungsbereich und erhöht damit seinen analogen Dimmbereich auf mehr als 10:1. Der verbesserte analoge Dimmbereich macht es für eine Vielzahl von Beleuchtungsanwendungen geeignet, die große analoge Dimmbereiche erfordern. Der AL8807A schaltet mit einer Frequenz von bis zu 1MHz mit kontrollierten Anstiegs- und Abfallzeiten, um die EMV zu reduzieren. Dies ermöglicht den Einsatz von kleinen externen Komponenten und minimiert so die benötigte Leiterplattenfläche. Der maximale Ausgangsstrom von AL8807A wird über einen externen Widerstand eingestellt, der zwischen den Eingangspins VIN und SET geschaltet ist. Der Übertemperaturschutz ist so integriert, dass das Gerät im Fehlerfall automatisch abschaltet und erst wieder startet, wenn sich seine Verbindungstemperatur abgekühlt hat. Funktionen und Vorteile LED-Treiberstrom bis zu 1A/1,3A Besser als 5% Genauigkeit Hoher Wirkungsgrad bis zu 96% Optimal gesteuerte Schaltgeschwindigkeiten Betriebsspannungsbereich von 6V bis 36V Großer analoger Eingangsbereich für die Dimmersteuerung (>10:1)
