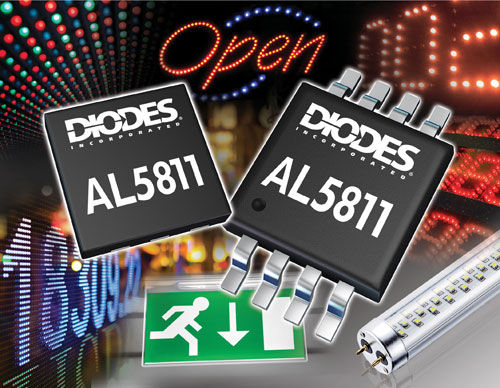

LED-Treiber / IC AL58xx Series, DLD101

dimmbar

Der AL5801 kombiniert einen 100V N-Kanal-MOSFET mit einem vorgespannten NPN-Transistor zu einem einfachen, kompakten °C-Treiber. Der °C-Strom wird durch einen externen Widerstand eingestellt, der von REXT-Pin (4) mit GND-Pin (6) verbunden ist. Der interne vorgespannte Transistor entwickelt ca. 0,56V über den externen Widerstand. Der Open-Drain-Ausgang AL5801 kann von 1,1V bis 100V betrieben werden, so dass er 5V bis 100V Stromversorgungen ohne zusätzliche Komponenten betreiben kann. Das PWM-Dimmen des °C-Stromes kann durch Ansteuern des BIAS-Pins (1) mit einem externen, offenen NPN-Transistor oder Open-Drain-N-Kanal-MOSFET erreicht werden. Der AL5801 ist in einem SOT26-Gehäuse erhältlich und eignet sich ideal für die Ansteuerung von °C-Strömen bis 350mA. Merkmale Rückführstift-Referenzspannung VRSET = 0,56V bei +25°C -40 bis +125°C Temperaturbereich 1.1V bis 100V Open-Drain Ausgang Negative Temperatur VRSET-Koeffizient reduziert automatisch den °C-Strom bei hohen Temperaturen Bleifreie Ausführung; RoHS-konform Halogen- und antimonfrei. "Grünes" Gerät SOT26-Gehäuse mit niedriger thermischer Impedanz und Kupferleiterrahmen
