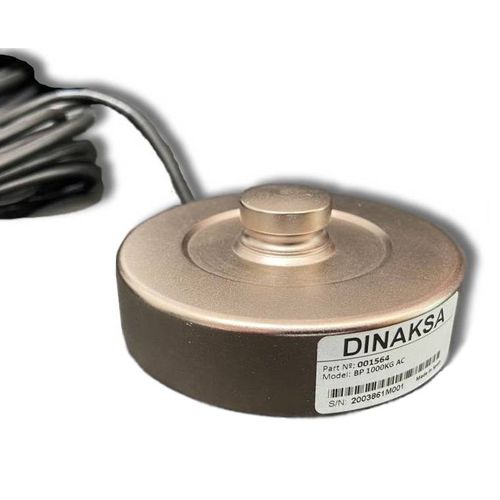

Druckkraft-Wägezelle DKBP

KnopfDehnungsmessstreifenanalog

DKBP DRUCKWÄGEZELLE Die Wägezelle ist für den Druckbetrieb ausgelegt und unempfindlich gegen Dezentrierung der Last. Niedrige Bauform. Hergestellt aus legiertem Stahl, chemisch vernickelt, mit Korrosionsschutzbehandlung. Hinweis: Diese Zelle kann mit einer unteren Abdeckung geliefert werden. Fassungsvermögen: 1, 2, 3, 4, 5, 10, 15, 20, 30, 40 Tonnen Technische Daten * Nennlast: 1 bis 40t * Empfindlichkeit: 1,4... 2,0 mV / V * Toleranz beim Nullabgleich: 5% V.E. * Einfluss der Temp. auf die Empfindlichkeit: 0,044% v.E. * Temperatureinfluss auf das Nullsignal: 0,035% v.E. * Kompensierter Temperaturbereich: -10... 40 ºC * Betriebstemperaturbereich: -20... 60 ºC * Eingangsimpedanz: 350 Ω ± 3Ω * Ausgangsimpedanz: 350 ± 2Ω * Hysterese-Fehler: 0.067% V.E. * Maximaler Linearitätsfehler: 0.04% V.E. * Kriechen (in 30 Minuten): 0,06% v.E. * Maximale Erregerspannung: 12V. * Min. Isolationswiderstand: 4 GΩ * Belastungsgrenze ohne Verlust der Eigenschaften: 150% V.E. * Minimale Bruchlast: 300% V.E. * Werkstoff: Legierter Stahl * Endgültige Behandlung: Chemisch vernickelt. * Schutzart: IP 67 * Kabel-Typ: Ø6 4x0,22mm2 * Kabellänge: 4 m.
