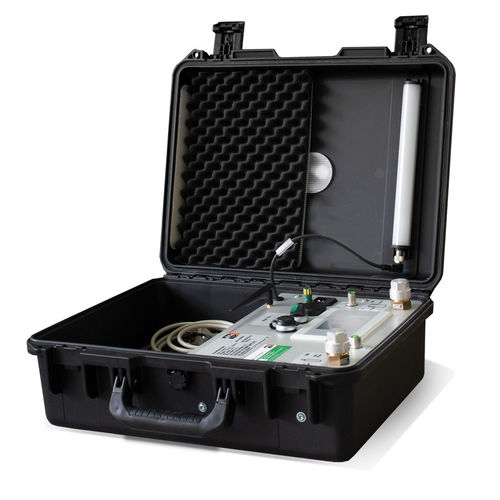

SF6-Gasnachfüllvorrichtung B190R11V1

mobilfür SchaltanlageFern

Gas füllen : 0 - 10 bar DILO-Kupplungen : DN8 Betriebsspannung : 220 - 240 V Frequenz : 50 - 60 Hz Betriebsspannung : 110 - 120 V Frequenz : 60 Hz Bedienung : manuell Grundausstattung • DILO-Kupplungen DN8 für Speicherflasche und Gasraum • Temperaturerfassung Gasraum: 0 bis 50 °C • Gewichtserfassung über Komfortanschluss für Waage WE100 (z. B. K091R67, 3-001-R021) Zur sicheren Erst- und Nachbefüllung von Porzellanisolatoren in Freiluftschaltanlagen An Porzellanisolatoren von Leistungsschaltern oder anderen SF6-isolierten elektrischen Betriebsmitteln, wie Mess- oder Stromwandler, können während des Transports oder durch Materialspannungen feinste Haarrisse entstehen. Wird der Gasraum mit SF6 befüllt, kann es zu einem gefährlichen Bersten des Isolators kommen. Mit der FIS-Einheit „CommGuard Web“ ist es erstmalig möglich, Porzellanisolatoren aus einer sicheren Entfernung von bis zu 100 m kontrolliert zu befüllen. Dabei steuert und überwacht der Bediener den vollautomatischen Füllprozess per Smartphone, Tablet oder Laptop außerhalb der Gefahrenzone. Das Gerät verfügt zudem über einen externen Temperaturfühler und füllt den Gasraum auf eine konstante Gasdichte. Dabei wird der temperaturkompensierte Fülldruck von ± 0,05 bar genau erreicht. Ferner besteht die Möglichkeit, DILO-Wiegeeinrichtungen mit dem Gerät zu verbinden. Damit kann die eingefüllte Gasmenge mit der Grundgenauigkeit der angeschlossenen Waage erfasst werden (z. B. K091R67, 3-001-R021).
