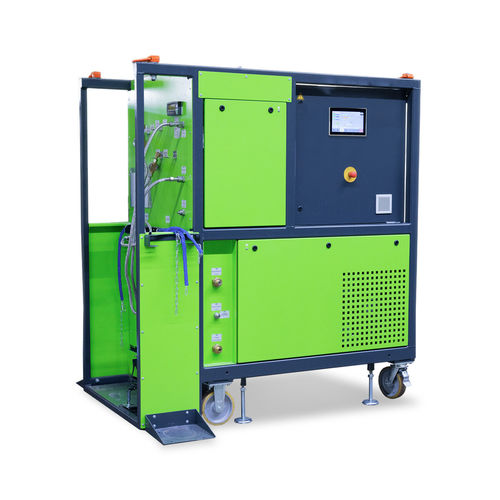

Mischeinheit C4-Z1004R11

• ölfreier Kompressor B280R80 (5,7 m%/h [bei 50 Hz); 6,8 m%h [bei 60 Hz] 100 bar) • Vakuumkompressor 3,3 m3/h (bei 50 Hz); 3,9 m/h (bei 60 Hz), Endvakuum 3 mbar • ölfreie Saugpumpe 15 m3/h [bei 50 Hz], 18 m⅜h [bei 60 Hz), Endvakuum 1 mbar • Partikelfilter 1 um • Bedienung und Anzeige der wichtigen Prozessparameter über 10" Touchscreen • Einstellbare Druckanzeigen in bar/mbar, kPa oder psi/torr • Kranösen • Lenk- und Bockrollen • Anschlussschläuche für alle Gasgemische inkl. Druckminderer • C4-FN: mit Kugelhahn DN8 (Anschluss 1.030-14NGO-RH-EXT) • Sauerstoff (02): mit Druckminderer (Anschluss DIN477 Nr. 9 - G3/4") • Kohlendioxid (CO2): mit Druckminderer (Anschluss DIN477 Nr. 6 - W21,8 x1/14*) • Stickstoff (N2): mit Druckminderer (Anschluss W24,32x1/14") • Stellplatz für C4-FN Flasche mit Flaschenwaage • Stellplatz für N2, 02, CO2 Flasche • Mischbehälter 100 L/ 16 bar • digitale Wiegeeinrichtung für Mischbehälter, Genauigkeit ‡ 0,02 %. Somit ergibt sich eine Genauigkeit von +2 Gramm/ Gasanteil pro Mischzyklus • Werkzeugschlüssel für DILO-Kupplungen und Filter • Lackierung: Anthrazit-Grün Die Mischanlage wurde speziell für Gasgemische auf Basis von C4-FN und seinen spezifischen Anforderungen konzipiert. Es können insgesamt bis zu vier Gaskomponenten gemischt werden. Dabei wird zur Generierung einer homogenen Mischung das Gas mit Hilfe des Kompressors zirkuliert. Mit dem eingebauten Kompressor lässt sich das generierte Gasgemisch direkt in Gasräume bis 20 bar füllen. Hierzu ist ein Niederdruckausgang (DN20) verbaut. Über den Hochdruckausgang können Flaschen mit bis zu 93 bar Gasgemisch abgefüllt werden.
