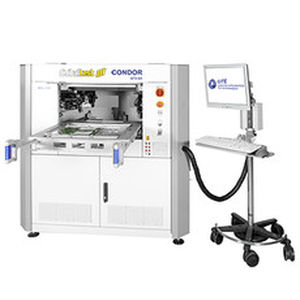

Testsystem für Leiterplatten mit beweglicher Sonde CONDOR MTS 505

Präzision

Unser Flying Probe Tester Condor MTS 505 kann verschiedene Testverfahren miteinander vereinen und somit universal für alle Teststrategien angewendet werden. Dank der vier beweglichen Testköpfe bietet er eine hohe Adaptationstiefe und Testabdeckung. Durch den optionalen Einsatz von Fix-Testpins an der Unterseite des Prüflings, können Sie zusätzlich die Testzeit verringern und die Testabdeckung erhöhen. Das Flying Probe Testsystem ist standardmäßig mit einer digitalen Farbkamera (CMOS) mit GigE Vision Schnittstelle ausgestattet, um die Prüflingsposition und die Landeposition der Nadel exakt zu bestimmen. Sie ist an einem der vier Testköpfe moniert und enthält Optik, sowie Beleuchtung. Frontloader Das zu testende Board wird über einen frontalen Auszug mit Zweihandverriegelung manuell in den Tester gelegt. Auf den Auflageschienen befinden sich justierbare Reiter, welche den Prüfling automatisch fixieren. Auf der Grundplatte des Auszugs können Sie zudem magnetische Fix-Pins, Auflage-Stifte etc. positionieren. Merkmale Maximale Anzahl Netzeunbegrenzt Maximale Boardgröße (in mm)432 x 508 SchnittstelleTestköpfe VG-Leisten 64-polig Systemgröße (BxHxT in mm)1550 x 2000 x 1200 Besonderheitenadapterlos testen, manuelles Beladen Mögliche Ausführungenkeine Maximale Adapter-Pinzahl1.012
