Temperatur-Datenerfassungssystem cPCI-ACC

SpannungEinbauDigital-E/A

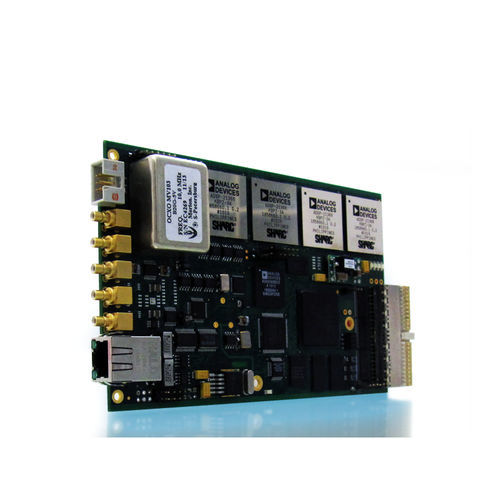

CPCI-ACC ist eine Hochleistungs-Echtzeitverarbeitungskarte auf cPCI-Standard. Auf der Karte befinden sich 4 DSPs, die in einem systolischen Cluster arbeiten, und ein FPGA für die festverdrahtete Verarbeitung und Mikroprozessoraktivität. Die Umwandlung erfolgt über den IF-Analog-Digital-Pfad, bei dem das analoge Signal von AD mit 150 MPs/s abgetastet wird. Das analoge BF-Signal wird ebenfalls mit einem 2,5-MP/s-Wandler mit 16 Bit abgetastet. Das HF-Signal wird von einem DDS erzeugt, der einen 1-GHz-NCO enthält, mit dem der Benutzer ein breites Spektrum an Modulationen erzeugen kann, unter Verwendung von I/Q-Datenpfaden, die von FPGA/DSPs stammen. Ein breites Spektrum von Anwendungen ist möglich. Ein FPGA-basierter Mikroprozessor wurde unter Verwendung des Microblaze ™ XILINX-Kerns entwickelt, der in der Lage ist, alle Teile auf dem Board zu verwalten. Ein vollständig konformer cPCI-Bus-Standard ermöglicht den Benutzern den Dialog mit mehr als einer Karte über eine cPCI-Backplane. (Mikroprozessoreinheit wird benötigt). Ein GPS-Empfänger und ein hochstabiler OCXO garantieren, dass alle Verarbeitungen innerhalb der FPGS/DSPs synchron sind oder über einen eingebauten NTP-Server zeitlich referenziert werden. In der in der nächsten Hardwareversion wird die physikalische Schnittstelle in der Lage sein, das PTP-Protokoll zu erfüllen und die Zeitstempelung von Echtzeitereignissen zu ermöglichen, die im Host-O.S. auftreten oder über die externen SMB-Anschlüsse ausgelöst werden.
