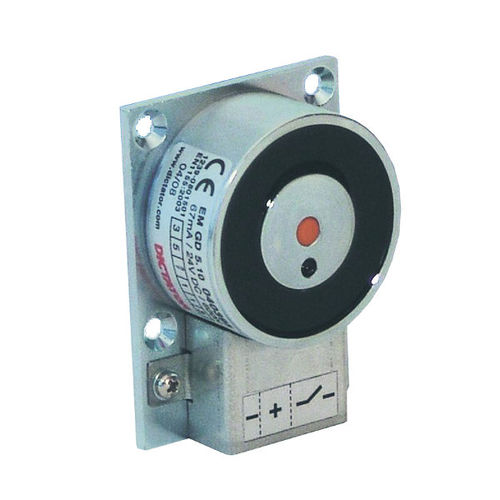

Elektro-Haftmagnet EM GD ST/RM

Haftmagnete mit Rückmeldekontakt und Anschlussklemmenblock Eingesetzt, wo an anderer Stelle Informationen darüber benötigt werden, ob die Ankerplatte am Magneten anliegt (z.B. bei Brandschutztüren im Rahmen von bahngebundenen Förderanlagen der Fall, bei zentralen Überwachungsanlagen oder auch bei Maschinen) Liegt die Ankerplatte am Magneten an und wird dieser mit Spannung versorgt, wird dies durch einen integrierten Kontakt (Schließer) registriert und entsprechend weitergeleitet Mit Anschlussklemmenblock auf der Grundplatte ausgestattet. Dort erfolgt der Anschluss sowohl der Stromversorgung als auch des Rückmeldekontaktes (Schließer) Schutzart nur IP 20 aufgrund der freiliegenden Anschlussklemme. Bei höheren Anforderungen an die Schutzart sollte die Ausführung EM GD ST gewählt werden Der Haftmagnet EM GD RM bietet einen sehr breiten Bereich zulässiger Schaltspannungen und -ströme Serienmäßig mit Funkenlöschdiode ausgestattet – bei einem Anschlussfehler verhindert der eingebaute Verpolschutz, dass die Funkenlöschdiode zerstört wird Als Gegenstück zum Haftmagneten muss eine Ankerplatte an der Tür befestigt werden Alle Ausführungen mit der Kennzeichnung ‘LE 07016’ sind nach EN 1155 geprüft Produktdetails Betriebsspannung24 VDC +/-10 % Stromaufnahme EM GD 50/EM GD 6067 mA (1,6 W) Stromaufnahme EM GD 7071 mA (1,7 W) Temperaturbereich-20 °C bis +60 °C SchutzartIP 20 Oberflächeverzinkt Schaltleistungmax. 10 VA (bei jeder Kombination Schaltspannung/-strom) Schaltspannung; Schaltstrommax. 180 V DC/AC; max. 0,5 A DC/AC Haftkraft EM GD 50600 N Haftkraft EM GD 60700 N Haftkraft EM GD 701450 N Einschaltdauer100 % Remanenz0 N Rückmeldekontakt1 Schließer (NO)
