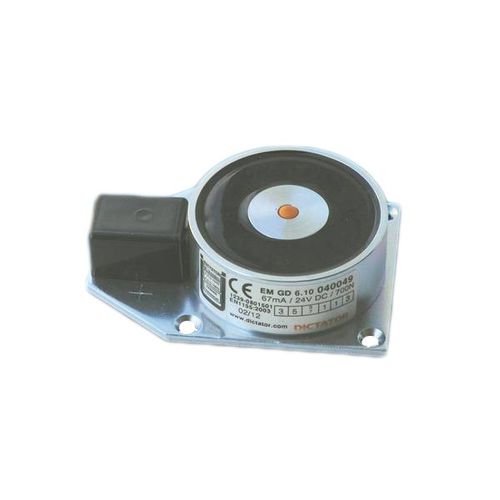

Elektro-Haftmagnet Range F

für Tür

Haftmagnete mit Anschlussklemme auf der Grundplatte Zu der Baureihe F gehören die Magnete EM GD 40, EM GD 50, EM GD 60 und EM GD 70 (unterschiedliche Haftkraft und Baugröße) Der Anschluss der Magnete erfolgt über die Anschlussklemme auf der Grundplatte des Magneten Magnet und Grundplatte aus Stahl und standardmäßig verzinkt Serienmäßig mit Funkenlöschdiode ausgestattet – bei einem Anschlussfehler verhindert der eingebaute Verpolschutz, dass die Funkenlöschdiode zerstört wird Als Gegenstück zum Haftmagneten muss eine Ankerplatte an der Tür befestigt werden Alle Ausführungen mit der Kennzeichnung ‘LE 07016’ sind nach EN 1155 geprüft Produktdetails Betriebsspannung24 VDC +/-10 % Temperaturbereich-20 °C bis +60 °C OberflächeStahl verzinkt Remanenz0 N Einschaltdauer100 % Haftkraft EM GD 40300 N Haftkraft EM GD 50600 N Haftkraft EM GD 60700 N Haftkraft EM GD 60 S1000 N Haftkraft EM GD 701450 N Haftkraft EM GD 70 S1700 N Haftkraft EM GD 70 R2000 N Stromaufnahme EM GD 4075 mA (1,8 W) Stromaufnahme EM GD 50/EM GD 6067 mA (1,6 W) Stromaufnahme EM GD 60 S79 mA (1,9 W) Stromaufnahme EM GD 7071 mA (1,7 W) Stromaufnahme EM GD 70 S/EM GD 70 R142 mA (3,4 W)
