Scheibenrückschlagventil TLW®

für GasGewindeZwischenflansch

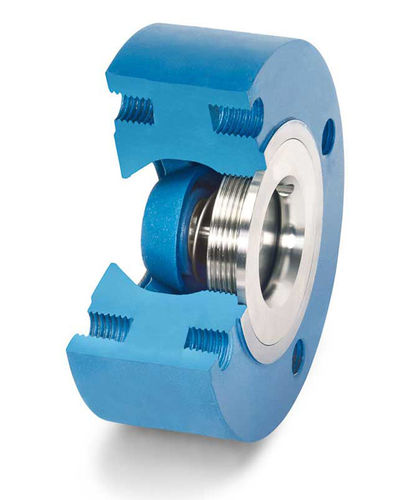

Das TLW®-Rückschlagventil (Tapped Lug Wafer) wurde für Anwendungen entwickelt, bei denen freiliegende Bolzen nicht geeignet sind. Dieses federunterstützte, mittig geführte Rückschlagventil mit Zwischenflansch ist so konstruiert, dass es Wasserschlag und Rückfluss verhindert. Die leichte, kompakte Konstruktion passt zwischen Gegenflansche und erfüllt die API 594-Abmessungen. Die Konstruktion des TLW®-Rückschlagventils eliminiert potenzielle Leckagepfade in die Umgebung und ist ein wartungsfreundliches Rückschlagventil für Anwendungen mit Flüssigkeiten, Gasen oder Dampf. Im Gehäuse befinden sich Gewindebohrungen für Hebeösen, die den Einbau erleichtern (nur bei Größen ab 10"). Standard-Merkmale: ASME-Klasse 150 und 300 Standard-Gehäusewerkstoffe: A216 Grad WCB Kohlenstoffstahl A351 CF8M Rostfreier Stahl API 594 Abmessungen von Angesicht zu Angesicht Ausführung mit Gewindeansatz ASME B16.5 Bolzen-Lochbild RF-Wafer-Enden Horizontaler oder vertikaler Einbau
