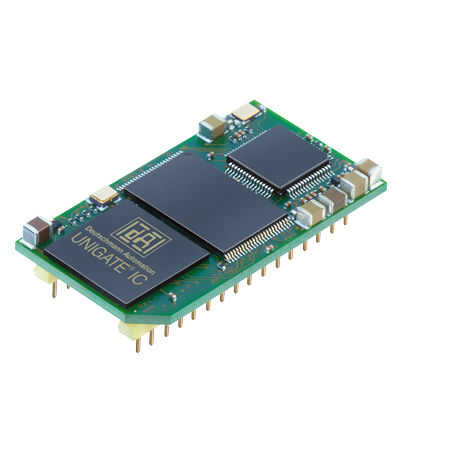

PROFINET-Kommunikationsmodul UNIGATE IC-PROFINET

2 PortsDatenübertragungprogrammierbar

Der flexible All-in-One Busknoten implementiert einen Netzwerkanschluss direkt in ein Gerät oder in ein Sensorsystem. UNIGATE IC umfasst einen Mikrocontroller, Flash, RAM und weitere Komponenten wie Optokoppler und Bustreiber und ist in einem 32 DIL-Gehäuse mit einer Fläche von 45 x 25 mm untergebracht. Die Embedded-Lösung kann über eine UART-Schnittstelle an den Mikrocontroller des Endgeräts angebunden oder auch Stand-alone betrieben werden. Die Hardware-Entwicklung reduziert sich auf die Integration des IC-Sockels und busspezifischer Stecker. Die leistungsfähigen Busknoten lassen sich über die von Deutschmann Automation selbst entwickelte Scriptsprache programmieren. Damit können komplexere Applikationen abgebildet werden, die über eine reine Konfiguration nicht darstellbar sind. Zur Erstellung des Scripts dient das kostenfrei erhältliche Protocol Developer Tool, das einfach zu handhaben und speziell auf die Buskommunikation optimiert ist. Die Scripte laufen auf allen UNIGATE IC Varianten. Daten UNIGATE IC-PROFINET: - - Komplette PROFINET IO Device-Schnittstelle (Slave) - - 100 Mbit/s Vollduplex - - 32-Bit Mikroprozessor für kurze Reaktionszeiten - - Potentialgetrennte PROFINET-Schnittstelle - - 1 Port-Ausführung mit integriertem Übertrager - - 2 Port-Ausführung mit integriertem Switch (z. B. für Linientopologie) - - Bis zu 1440 Bytes Eingangs- und 1440 Bytes Ausgangsdaten - - UART bis 520 kBaud
