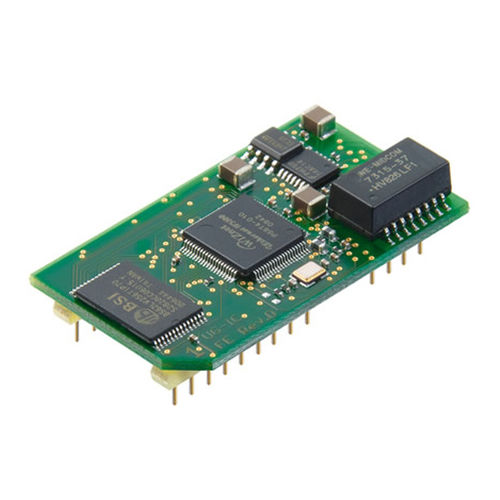

Kommunikationsmodul / Ethernet TCP/IP UNIGATE IC-Ethernet TCP/IP

Datenübertragungprogrammierbar

Das Deutschmann UNIGATE IC ist eine vollständige Single-Chip Ethernet-Lösung im 32-DIL-Gehäuse. Auf einer Fläche von nur 45 x 25 mm enthält das Gerät alle notwendigen Komponenten wie Microcontroller, Flash, RAM, Ethernet-Chip und natürlich die analogen Bauteile wie z.B. Optokoppler und Bustreiber. Das UNIGATE IC wird an den Microprozessor des Endgerätes angebunden oder es kann Stand-Alone betrieben werden. Das UNIGATE IC-Fast Ethernet ist in zahlreichen Applikationen im Einsatz und damit ist der problemlose Betrieb mit allen marktgängingen Systemen nachgewiesen. Der integrierte Microprozessor wickelt den gesamten Datenverkehr mit dem Feldbus ab und entlastet den Endgeräteprozessor somit um diesen erheblichen Aufwand. Das Protokoll des Endgerätes wird im UNIGATE IC über ein Script umgesetzt. Mit dem kostenlosen PC-Tool Protocol-Developer wird dieses Script erstellt und optimal auf das Endprodukt und die Anforderungen des Fieldbus-Masters angepasst. Änderungen in der Firmware des Endgerätes sind nicht notwendig und der Endgeräte - Microprozessor wird nicht zusätzlich mit den Kommunikations- und Feldbusprotokollaufgaben belastet. Die Hard- und Softwareschnittstellen der Deutschmann UNIGATE IC-Serie sind standardisiert und funktional gleich. Dadurch ist die Austauschbarkeit zwischen den verschiedenen Ausführungen der UNIGATE IC-Modelle ohne Änderungen der Geräteelektronik garantiert.
