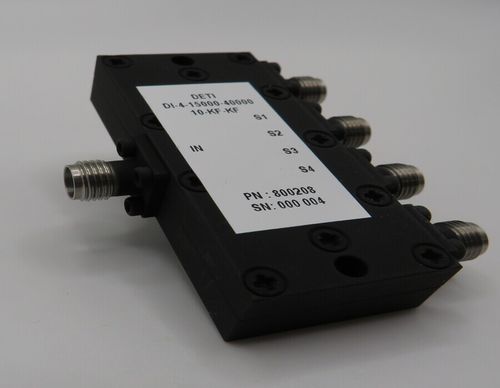

Frequenzteiler DI-4-15000-40000-10-KF-KF

LeistungAnwendungMilitär

Dieser 4-Wege-Wilkinson-Leistungsteiler, der auf einer Wilkinson-Streifenleitungstechnologie basiert, deckt einen Frequenzbereich von 15000 bis 40000 MHz ab. Er ist kompakt und robust und bietet eine hervorragende Isolierung und geringe Einfügungsdämpfung. Dieses Produkt ist sowohl für kommerzielle als auch für militärische Anwendungen geeignet und erfüllt die Anforderungen der Norm MIL-STD-202. Dieser 4-Wege-Leistungsteiler ( P/N: 800208 ) deckt ein Frequenzband von 15000 bis 40000 MHz ab. Dank seiner Wilkinson-Streifenleitungstechnologie ist er kompakt und robust und bietet Einfügungsdämpfungen von 2 dB, einen Amplitudenausgleich von 0,8 dB, einen Phasenausgleich von 12 Grad, eine Isolierung von 13 dB und ein VSWR von 1,9:1. Die Belastbarkeit beträgt durchschnittlich 10 W am Eingang, wenn die Ausgänge mit einem VSWR von besser als 1,20:1 belastet werden. Die Betriebstemperatur deckt einen Bereich von -40°C bis +85°C ab. Der Lagertemperaturbereich liegt bei -55°C bis +125°C. Dieses Produkt verträgt mechanische Stöße gemäß MIL-STD-202: Methode 213 - Testbedingung C (100g 6ms ½), Sinusvibrationen gemäß MIL-STD-202: Methode 204D - Testbedingung A (10g / 10-2000Hz), thermische Stöße gemäß MIL-STD-202: Methode 107G - Testbedingung A (-40°C/+85°C) und Feuchtigkeit gemäß MIL-STD-202: Methode 103 - Testbedingung B (95% 96H).
